Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre

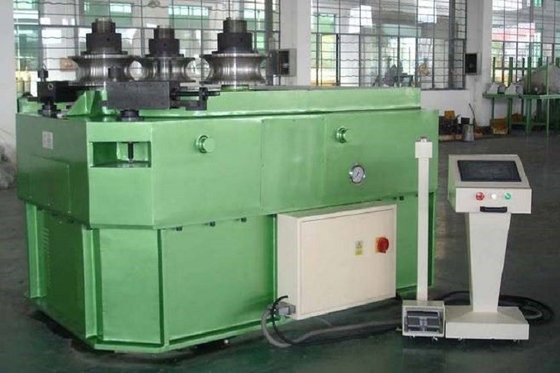

Grande immagine : Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre

Dettagli:

Luogo di origine:	La Cina
Marca:	PSL
Numero di modello:	W24S-180

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1set
Prezzo:	Negotiable
Imballaggi particolari:	Nudo in contenitore
Tempi di consegna:	90-120 giorni
Termini di pagamento:	Western Union, L/C, T/T
Capacità di alimentazione:	20-30 insiemi al mese

Contatto

Descrizione di prodotto dettagliata

Circostanza:	nuovo	nome:	Macchina piegatubi della sezione idraulica di profilo
Tipo:	W24S-180, laminatoio della sezione di profilo	Applicazione:	profili che piegano, piegamento di acciaio al carbonio del tubo degli ss
Il materiale/metallo ha elaborato:	profilati di acciaio al carbonio, acciaio inossidabile, alluminio	Tipo della macchina:	una macchina piegatubi di 3 dei rotoli Rolls della sezione idraulica
Materia prima:	Profila il rotolamento di /tube/pipe/ Antivari d'acciaio	Servizi extra:	Sezione che lavora, tubo rotondo di profili che si forma,
Operazione:	Il sistema di CNC & di NC funziona	Automazione:	Elettrico, idraulico, automatico
Potere:	Elettrico, idraulico	Diametro del rullo:	180mm
Modulo di Max. Section di elasticità:	210 CM2	Tubo rotondo di piegamento:	168.8x10mm,
Diametro di piegamento di minuto:	2000mm	Velocità di piegamento:	5 m/min
Pressione del circuito idraulico:	22.5MPa	Motore principale:	30 chilowatt
Tensione:	220V/380V/415V/440V/customized, 380V/50HZ/3phase 220V/60HZ/3phase	Colore:	/OEM su misura e blu
Dimensione:	2400 * 1500 * 1600mm	Servizio di assistenza al cliente fornito:	Ingegneri disponibili assistere macchinario oltremare, video supporto tecnico, supporto online
Garanzia:	1 anno
Evidenziare:	laminatoio idraulico del piatto , laminatoio del tubo di CNC , laminatoio della sezione di CNC

Macchina piegatubi dell'azionamento dei rotoli di orizzontale tre della sezione idraulica di profilo

Caratteristiche principali:

1. Un azionamento idraulico di tre rotoli con vantaggio della stalla.

2. Due rotoli laterali regolano la curvatura con il righello della grata per controllare la gamma di curvatura. I due rotoli laterali possono regolare simultaneamente o esclusivamente la curvatura. Operazione e alta precisione facili.

3. Controllato dal touch screen e dallo SpA.

4. Agente investigativo e sistema di allarme automatici di disfunzione. Lo schermo mostrerà tutte le informazioni e soluzione di disfunzione.

5. Il calcolatore mostra in qualunque momento la quantità elaborata.

6. Tutti i dati possono immagazzinare in SpA per mai e possono essere usati in qualunque momento

7. Con l'operazione automatica manuale, semi-automatica e completa.

8. Capace di piegare differente profilato come il ferro di angolo, fascio di U, segnale, barra piana, tubo rotondo ecc.

Principio di funzionamento:

Quando il workpeice è urtato all'interno di rotolo medio e di rotoli laterali porta il momento flettente. Forza degli innesti a frizione il pezzo in lavorazione quando rotolamento del rullo. Poi il pezzo in lavorazione gira per circondare nell'ambito del momento flettente e dell'attrito di forza.
Questa macchina usa la messa a punto entrare del tino dell'olio e di controllo dello SpA ed ha raggiunto l'alta automazione. La precisione dell'entrare del tino dell'olio è controllata grattando il righello che assicura la precisione del diametro del workpeice. Entrare del tino dell'olio guida il braccio di rotolamento che gira intorno al mandrino e poi porta il cambiamento di posizione del rullo laterale per cambiare il raggio del pezzo in lavorazione.
Capacità d'elaborazione:

Tubo rotondo

			Massimo OD
			177,8

			spessore della parete
			10

			diametro di min.bending.
			2500

Rod d'acciaio rotondo

			Massimo OD
			110

			diametro di min.bending.
			800

Tubo quadrato

			max.section
			140x140

			spessore della parete
			8

			diametro di min.bending.
			2400

			Curvatura di tubo piana
			max.section
			200

			spessore della parete
			30

			diametro di min.bending.
			1900

			Curvatura di tubo piana
			max.section
			180

			spessore della parete
			70

			diametro di min.bending.
			800

			Acciaio di angolo
			max.section
			180×18

			diametro di min.bending.
			3200

			Acciaio di angolo
			max.section
			180×18

			diametro di min.bending.
			3200

			Acciaio di U
			Modello d'acciaio di U
			18

			diametro di min.bending.
			1600

			Acciaio di U
			Modello d'acciaio di U
			18

			diametro di min.bending.
			1600

			Acciaio di U
			Modello d'acciaio di U
			18

			diametro di min.bending.
			2800

			Acciaio di T
			Modello d'acciaio di T
			130x12

			diametro di min.bending.
			2000

			Acciaio di T
			Modello d'acciaio di T
			120x11

			diametro di min.bending.
			1800

			Tubo di rettangolo
			Modello del tubo di rettangolo
			160x80x8

			diametro di min.bending.
			2500

			Tubo di rettangolo
			Modello del tubo di rettangolo
			150x100x6

			diametro di min.bending.
			2500

			Acciaio di H
			Modello d'acciaio di H
			16

			diametro di min.bending.
			2000

			Acciaio di H
			Modello d'acciaio di H
			25

			diametro di min.bending.
			4000

			Acciaio quadrato
			Modello d'acciaio del quadrato
			100

			diametro di min.bending.
			800

Parametri tecnici principali,

Parametro tecnico:		W24S
Parametro tecnico:		140	180	260	320	400	500
Muffa di piegamento di profilo (massima)		140	180	260	320	400	500
CoilingSpeed (m/min)		5	4
Rendendo limite dello strato Matal (mpa)		△S=250
	Profilo millimetro (massimo)	140*16	150*16	160*16	180*14	200*18	200*20
	Diametro di piegamento (min) millimetro	2400	2600	2600	3600	3600	4000
	Profilo (miscela) millimetro	50*5	50*6	60*6	70*6	75*6	85*6
	Diametro di piegamento (min) millimetro	1000	1200	1200	1500	1400	1600
	Profilo millimetro (massimo)	150*16	160*16	180*14	200*18	200*24	250*25
	Diametro di piegamento (min) millimetro	2200	2000	2500	3600	3600	4000
	Profilo (miscela) millimetro	50*5	50*6	60*6	70*6	75*6	85*6
	Diametro di piegamento (min) millimetro	800	1000	1000	1300	1500	1600
	Materiale	30	32	36	40	45	50
	Diametro di piegamento (min) millimetro	1200	1500	1800	2000	2000	2400
	Materiale	30	32	36	40	45	50
	Diametro di piegamento (min) millimetro	1700	1800	1800	2000	2000	2400
	Profilo millimetro (massimo)	280*50	300*50	330*50	360*60	400*75	500*76
	Diametro di piegamento (min) millimetro	1300	1500	1900	2000	2400	2400
	Profilo millimetro (massimo)	150*40	180*30	190*40	190*50	200*50	200*60
	Diametro di piegamento (min) millimetro	1500	2000	2000	2400	2200	2500
	Profilo millimetro (massimo)	168*6	168*8	219*8	245*8	273*8	323*10
	Diametro di piegamento (min) millimetro	2000	2000	3500	3000	3500	4200
	Profilo millimetro (massimo)	100	110	120	135	150	160
	Diametro di piegamento (min) millimetro	1200	1300	1350	1800	2000	2000
	Profilo millimetro (massimo)	125*10	140*10	150*10	165*10	180*12	200*12
	Diametro di piegamento (min) millimetro	2500	3000	3000	3500	3500	500

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 9

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 10

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 11

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 12

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 13

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 14

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 15

Piegatrice idraulica orizzontale dello strato di Rolls del laminatoio di CNC del tubo di profilo della sezione tre 16
