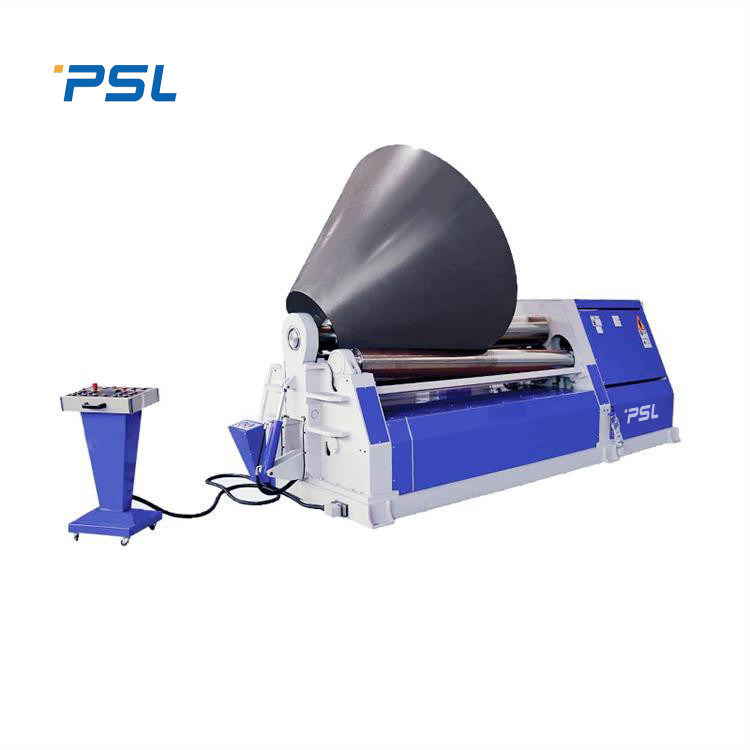

Macchinario di piegamento del metallo di acciaio inossidabile del laminatoio del cono del piatto del rullo di CNC 4
Caratteristica principale:
La macchina piegatubi del piatto del quattro-rullo di CNC ha la funzione di pre-piegamento dell'estremità dello strato. La macchina ha quattro rotoli del lavoro. I rotoli del lavoro sono una delle componenti più importanti della macchina piegatubi del piatto di 4 rulli.
Il materiale dei rotoli: l'acciaio legato 42CrMo, estiguente e temperante il trattamento fa la portata HB241-260, le proprietà meccaniche complete, resistenza all'usura di forza del rotolo del lavoro ad alta resistenza e forte, adatta a lavoro del alto-carico, tempo di impiego lungo.
Lo spostamento di sollevamento è controllato dai sensori e dallo SpA, livellato automaticamente e visualizzato sullo schermo.
i laminatoi del piatto 4-roller sono con ampiamente i tipi accolti favorevolmente dai clienti. Con un livello elevato tecnico, le funzioni complete, alta precisione e un'operazione conveniente, la macchina piegatubi del piatto di 4 rotoli è un modello ideale per il giro di rotolamento, l'arco, il cono ed i pezzi in lavorazione a forma di speciale.
Le caratteristiche principali,
- il Pre-piegamento ed il formulario dell'estremità del piatto possono essere completare senza girare dopo il piatto d'acciaio sono caricati.
- I cuscinetti a rulli sferici molto durevoli sono utilizzati su ogni rullo di una macchina piegatubi di 4 rotoli.
- I prodotti di Rexroth o di Yuken sono utilizzati per i gruppi principali della valvola nel circuito idraulico. Il blocchetto della valvola è un canale di flusso fondente, il grande straripamento, la resistenza bassa, perdita a bassa pressione e la generazione a calore ridotto, che fa la prestazione di una macchina piegatubi di 4 rotoli è più affidabile.
- Il circuito idraulico della macchina piegatubi del piatto di 4 rotoli assicura la pulizia del sistema con i filtri dell'olio di aspirazione e di ritorno dell'olio. Un filtro dell'aria assicura la respirazione di normale del serbatoio di combustibile e dell'evaporazione dell'acqua. Inoltre fornito di dispositivo di rifornimento di carburante centralizzato.
- La struttura di capovolgimento è fornita di cilindro di capovolgimento, la testa di capovolgimento può essere fornita di punta e dritta che è conveniente affinchè il pezzo in lavorazione prenda. Il giro e la risistemazione del corpo sopportante di giro sono forniti di dispositivo di blocco. Il movimento può essere ripreso dopo che il corpo sopportante è risistemato, che svolge un ruolo nella protezione della sicurezza.
- La coda del rullo superiore è fornita di dispositivo dell'equilibrio, che equilibra il rullo superiore mentre il corpo sopportante è girato. Il rullo superiore è in uno stato equilibrato dal meccanismo dell'equilibrio quando il materiale è capovolto in moda da potere eliminare facilmente il pezzo in lavorazione cilindrico.
- La macchina piegatubi di 4 rotoli adotta una base integrale, che è forte nella rigidità, facile sollevare ed installare. La struttura e la base sono saldate ed elaborate con il trattamento invecchiante di tempera che elimina lo sforzo interno e migliora la precisione della macchina piegatubi. L'intera struttura di una macchina piegatubi di 4 rotoli è composta di particelle elementari.
Struttura principale della macchina:
La macchina piegatubi del piatto di vantaggi 4-Rolls,
Lo spostamento di sollevamento del rullo più basso della macchina e del rullo laterale è controllato dallo SpA, il visualizzatore digitale automaticamente livellato e sullo schermo, l'accuratezza ±0.2mm di sincronizzazione.
Il rullo più basso ed il rullo laterale della macchina piegatubi di 4 rotoli possono essere inclinati ad un'estremità.
Il laminatoio di piegamento del piatto è fornito di un tavolo operatorio mobile, che è più conveniente da usare dagli operatori. Il touch screen visualizza quattro posizioni dei rotoli del lavoro e fa l'operatore chiaramente con un'occhiata.
il sistema di ontrol adotta il regolatore programmabile dello SpA di una società di fama internazionale. Il sistema ha le regolazioni di parametro, la pubblicazione di dati, gli allarmi buoni, la memoria spenta, l'interfaccia uomo-macchina, la visualizzazione di stato, il calcolo in tempo reale, la memoria di archivio, il modo di ricerca degli errori, il modo di alimentazione manuale, il modo di controllo di programma, la pubblicazione dell'archivio, l'auto-diagnosi dell'errore, il giudizio intelligente di errori di funzionamento ed altre funzioni della protezione; Inoltre presenta i vantaggi di forte abilità anti-interferenza.
I sensori di alta precisione sono utilizzati per i sensori di spostamento e di sollevamento dei rulli più bassi e laterali della macchina, che assicurano l'accuratezza di posizione e realizzano il monitoraggio di posizione di ogni rullo.
Caratteristiche tecniche principali,
| Tipo |
Spessore
(millimetro)
|
spessore dipiegamento (millimetri) |
Lunghezza di
Rulli (millimetri)
|
Piatto
carico di snervamento
(Mpa)
|
Diametro di rullo superiore (millimetri) |
Diametro dei cilindri più inferiori
(millimetro)
|
Diametro dei rotoli laterali (millimetri) |
Potere del motore (chilowatt) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
