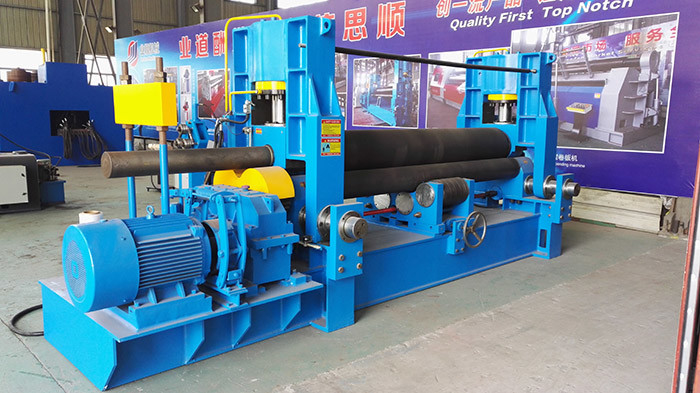

Universale superiore del rullo di CNC dello strato della laminazione dei rulli idraulici della macchina 3

Laminatoio di piegamento idraulico universale della lamiera sottile 3-Rollers di CNC del Superiore-rullo

Descrizione di questo laminatoio del piatto,

La macchina è un genere di laminatoio idraulico dello strato di 3 rulli, che è per il rotolamento del piatto alla forma rotonda.

Alla pre-curvatura sebbene il movimento orizzontale del rullo superiore;

C'è uno spostamento relativo ai rulli più bassi. Gli azionamenti del riduttore e del motore i due rulli più bassi quando arrotondano. dovuto l'elevazione dei rulli più bassi è costante, in modo da è conveniente da alimentarsi e funzionare.

Lo scaffale di rovesciamento è tipo idraulico progettazione.

Struttura e parti principali,

Questa attrezzatura ha composto di telaio del lavoro, il dispositivo del rullo superiore, dispositivo dell'impulso principale, giù il dispositivo del rotolo, dispositivo laterale del rotolo, dispositivo del capovolgimento, circuito idraulico (parti), sistema dell'elettricità (parti) e lubrifica il dispositivo.

Dispositivo del rullo superiore:
L'azionamento alto dell'ingranaggio del rullo dalla conduttura per il giro, l'estremità del supporto di cuscinetto SP-1, late azionamento con la chiave piana, fuori dall'ingranaggio di impulso principale e collegare il dispositivo per trasferire coppia di torsione, lata punta con la protezione di acciaio. Il materiale del rullo alto è 42CrMo, indurimento del calore è HB220-300.

dispositivo dell'impulso principale:
Dal motore idraulico, di riduttore di velocità tre, coppia di torsione della trasmissione al rullo alto. Questo dispositivo include i motori e la trasmissione di riduzione di velocità. L'alimentazione elettrica è secondo il requisito del cliente

Giù il dispositivo di alimentazione:
Giù supporto a rulli sotto il cuscinetto, le sedi del cuscinetto da entrambi i lati dello scaffale montato dentro la pista, il fondo del pistone ed il cilindro collegato. Sopportando nel liquido sotto pressione può aumentare e rientrare lungo la ferrovia, secondo la dimensione della barretta spinta, il piatto d'acciaio nel rullo che preme la forza richiesta dalla valvola del controllo della pressione del circuito idraulico è regolato. L'aggiunta dei rulli giù più bassi può rotolare l'adeguamento, migliora l'accuratezza del prodotto nell'ambito dello stesso materiale dell'acciaio legato di qualità del rotolo 45#, indurimento di trattamento termico è HB220-300

Dispositivo di alimentazione laterale:
Lato del cuscinetto a rulli nel piedistallo sopportante radiale, riguardante entrambi i lati dello scaffale montato dentro la pista, il fondo del pistone ed il cilindro dell'olio collegato. Sopportando nel liquido sotto pressione, può essere inclinato su e giù lungo la ferrovia, la dimensione della biella della forza spinta secondo i bisogni del piatto d'acciaio dalla valvola del controllo della pressione del circuito idraulico è regolato. L'acciaio legato laterale di qualità del rotolo, indurimento di trattamento termico è HB220-280.

Dispositivo di capovolgimento:
Il dispositivo del capovolgimento tramite il cilindro dell'olio, munisce lacerato e guidare capovolto su un aereo del cuscinetto a rulli capovolto per rimuovere i prodotti.

Dati tecnici,

Componenti di Deatailed:
1. Alimentazione di rete: Siemens elettrica
2. Elementi elettronici principali: Siemens Germania o Schneider Francia;
3. Axletree: cuscinetto autolineante di Doppio fila
4. Motore principale: Siemens ha fatto in Cina
5. SpA del controllore logico programmabile: OMRON, Giappone
6. Valvole idrauliche: YUKEN, Taiwan
7. Pompa a ingranaggi: fatto in Cina Taiwan;
8. Rullo del lavoro: Materiale del rullo del lavoro con l'acciaio legato 42CrMo.
9. Sistema del visualizzatore digitale: Touch screen di delta

Trasduttore 10: OMRON, fatto nel Giappone
11. Sistema di lubrificazione automatico: Giunto Cino-giapponese, che ha allarme del blocco

Caratteristiche principali

• Aerei di piegamento speciali, controllo numerico.
• HMI (interfaccia di macchina umana), operazione intelligente.
• la Auto-compensazione, singola funziona, alta efficienza, sicuro e conveniente.
• Molti modelli per la scelta, il modello di controllo numerico economico, TC hanno automatizzato il controllo numerico.
• Con la funzione del cono di rotolamento.

Specifiche delle serie di W11S,
