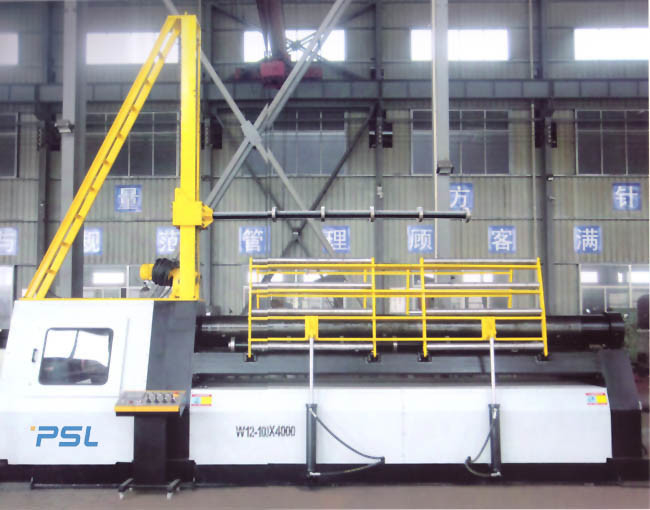

laminatoio idraulico della lamina di metallo della macchina piegatubi del piatto del laminatoio del piatto di CNC 4-rollers
Caratteristica principale:
La macchina piegatubi del piatto del quattro-rullo di CNC ha la funzione di pre-piegamento dell'estremità dello strato. La macchina ha quattro rotoli del lavoro. I rotoli del lavoro sono una delle componenti più importanti della macchina piegatubi del piatto di 4 rulli. La qualità e la prestazione del rotolo del lavoro direttamente colpire il tempo di impiego e l'accuratezza di rotolamento del laminatoio del piatto di 4 rulli.
Materiale: l'acciaio legato 42CrMo, estiguente e temperante il trattamento fa la portata HB241-260, le proprietà meccaniche complete, resistenza all'usura di forza del rotolo del lavoro ad alta resistenza e forte, adatta a lavoro del alto-carico, tempo di impiego lungo. Lo spostamento di sollevamento è controllato dai sensori e dallo SpA, livellato automaticamente e visualizzato sullo schermo.
i laminatoi del piatto 4-roller con i pesi della mandibola di 12x4000mm, di 20x2000mm e di 60x3000mm ampiamente sono accolti favorevolmente dai clienti. Con un livello elevato tecnico, le funzioni complete, alta precisione e un'operazione conveniente, una macchina piegatubi del piatto di 4 rotoli è un modello ideale per il giro di rotolamento, l'arco, il cono ed i pezzi in lavorazione a forma di speciale.
Le caratteristiche principali,
I cuscinetti a rulli sferici molto durevoli sono utilizzati su ogni rullo di 4 macchine piegatubi del piatto del rotolo.
La progettazione interna del cuscinetto regolabile del centro permette che resista alla deviazione ed all'inclinazione della barretta del rullo. L'attività pieghevole impedisce la forza inversa il danno del rullo del piatto di 4 rotoli quando sta riparando la forza esterna.
Il sistema di controllo del rullo del piatto di 4 rotoli adotta il regolatore programmabile dello SpA. Il sistema ha le regolazioni di parametro, la pubblicazione di dati, gli allarmi buoni, la memoria spenta, l'interfaccia uomo-macchina, la visualizzazione di stato, il calcolo in tempo reale, la memoria di archivio, il modo di ricerca degli errori, il modo di alimentazione manuale, il modo di controllo di programma, la pubblicazione dell'archivio, l'auto-diagnosi dell'errore, il giudizio intelligente di errori di funzionamento ed altre funzioni della protezione.
Il circuito idraulico di progettazione della macchina piegatubi del piatto di 4 rotoli assicura la pulizia del sistema con i filtri dell'olio di aspirazione e di ritorni dell'olio. Inoltre fornito di dispositivo di rifornimento di carburante centralizzato.
La struttura di capovolgimento è fornita di cilindro di capovolgimento, la testa di capovolgimento può essere fornita di punta e dritta. Il giro e la risistemazione del corpo sopportante di giro sono forniti di dispositivo di blocco. Il movimento può essere ripreso dopo che il corpo sopportante è risistemato, che svolge un ruolo nella protezione della sicurezza.
Il rullo del piatto di 4 rotoli adotta una base integrale, che è forte nella rigidità. La struttura e la base sono saldate ed elaborate con il trattamento invecchiante di tempera che eliminano lo sforzo interno e migliorare la precisione della macchina piegatubi. L'intera struttura della macchina piegatubi del piatto di 4 rotoli è composta di particelle elementari, che è bella nella forma e più conveniente per manutenzione.
Struttura principale della macchina:
Configurazione del laminatoio idraulico del piatto,
Elementi elettronici principali: Schneider Francia;
Axletree: Doppio fila Germania sopportante autolineante
Motore principale: Siemens Germania elettrica
SpA del controllore logico programmabile: Prodotti di OMRON dal Giappone
Circuito idraulico: Bosch – Rexroth Germania, o YUKEN Taiwan
Pompa di Oill: Soleggiato da U.S.A.;
Rullo del lavoro: Materiale del rullo del lavoro con l'acciaio legato 42CrMo.
Sistema del visualizzatore digitale: Delta del touch screen
Trasduttore: OMRON, Giappone
Sistema di lubrificazione automatico: Giunto Cino-giapponese, che ha allarme del blocco
Caratteristiche tecniche principali,
| Tipo |
Spessore
(millimetro)
|
spessore dipiegamento (millimetri) |
Lunghezza di
Rulli (millimetri)
|
Piatto
carico di snervamento
(Mpa)
|
Diametro di rullo superiore (millimetri) |
Diametro dei cilindri più inferiori
(millimetro)
|
Diametro dei rotoli laterali (millimetri) |
Potere del motore (chilowatt) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
