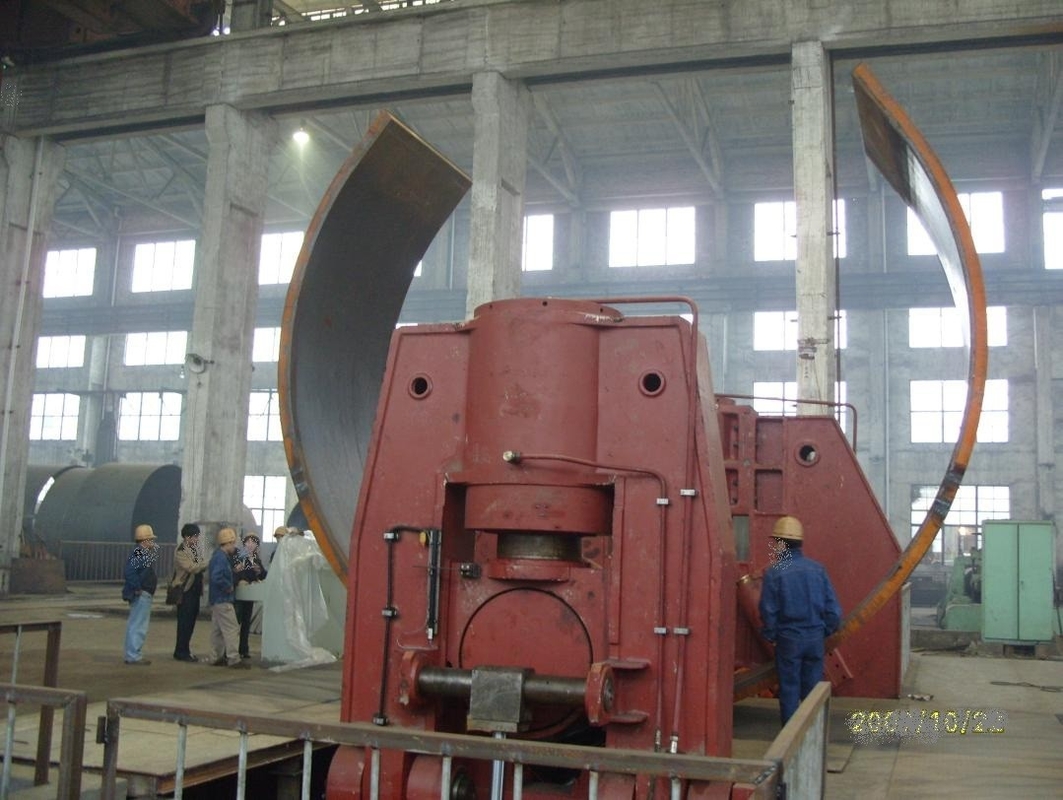

Lamiere sottili grande orizzontale 3-Rollers di 3200mm * di 120mm che abbassa il laminatoio idraulico del piatto di CNC
Descrizione di questo laminatoio del piatto,
la macchina piegatubi variabile di centro-distanza idraulica del tre-rotolo di 120x3200mm è una macchina piegatubi del piatto idraulico di 3 rotoli che può grandi e piatti della pre-curvatura e prodotti spessi di medie dimensioni del rotolo delle forme differenti.
Questo modello è differente dal modello tradizionale perché ciascuno dei suoi rulli più bassi può muoversi indipendente orizzontalmente, può produrre tutto il passo richiesto ed il suo rullo superiore motore-montato può muoversi verticalmente. dovuto le geometrie differenti prodotte da questi rulli, la macchina piegatubi del piatto di 3 rotoli può essere usata con le macchine a forma di diamante o asimmetriche come richiesto. La possibilità di aumento della distanza fra i rulli più bassi determina: Soltanto un'attrezzatura di montaggio di metallo può essere equivalente alla funzione delle macchine multiple, che amplia la portata della conversione.
Parametri tecnici,
| Larghezza massima del bordo del rotolo |
W11SNC-120x3200 |
| La lunghezza dei rotoli di lavoro |
3200mm |
| Spessore massimo del piatto |
120mm (rendendo limite del piatto d'acciaio 245Mpa) |
| Max. Thickness di pre-piegamento |
11mm (rendendo limite del piatto d'acciaio 245Mpa) |
| Diametro superiore del rullo |
Φ960mm |
| diametro più basso dei rulli |
Φ600mm |
| Distanza fra due rulli più bassi |
1100mm |
| Pressione della forza del rullo di Uppoer |
1800tons |
| Pressione del circuito idraulico |
25MPa |
| Determinare velocità |
3.6m/min |
| Motore principale |
160KW |
| Motore idraulico |
75KW |
| Motore commovente |
18.5KW |
| Dimensioni |
8880*4360*4950mm |
| Peso |
145000kg |
| SpA |
Siemens |
| Circuito idraulico |
Yuken, Rexroth |
| Elementi elettrici |
Siemens, tedesca; Schneider Francia
|
Il laminatoio del piatto d'acciaio caratterizza,
- Prestazione eccellente ed operazione facile. Con la funzione dipiegamento dell'estremità del piatto, il di piastra metallica può essere caricato contemporaneamente e l'estremità del piatto chepiega e che si forma del rotolo del pezzo in lavorazione può essere completata senza girare la testa.
- Il controllo di CNC, il rullo superiore che di sollevamento e che si abbassa adotta la rilevazione del sensore di spostamento, esposizione di LED può direttamente osservare lo spostamento di lavoro del rullo superiore.
- Il rotolo più basso del lavoro è determinato per muoversi dal pistone idraulico del cilindro orizzontale dell'olio.
- Protezione di sovraccarico •- Tre insiemi di uscita digitale, visualizzazione la posizione del rotolo del lavoro.
- Testa motrice invertita idraulica per lo scarico facile del cilindro di rotolamento.
- Console mobile indipendente, facile da operare.
- Struttura d'acciaio saldata e distensione della tensione globale.
- Tutti i rotoli del lavoro sono forgiati dall'acciaio di alta qualità e sono trattati termicamente ed induzione induriti.
- Il dispositivo di cono-rotolamento del laminatoio del piatto.
- Idraulico dell'equilibrio •- Sistema di lavoro schema sequenza di funzionamento.
- Ha fabbricato conformemente alle norme di sicurezza della CE ed ha certificazione del CE.
- Tutti gli elementi idraulici elettrici e sono delle marche ben note.
Specifiche delle serie di W11SNC,
|
Tipo
|
Rullo superiore ed aggiungere le tonnellate di pressione
|
più grande piatto millimetro spesso
|
lunghezza millimetro del piatto
|
Diametro millimetro del rullo
|
Faccia il diametro millimetro del pezzo in lavorazione
|
gioco del Centro--centro dei rulli più bassi millimetro
|
Motore
chilowatt
|
|
|
Estremità
|
Centrale
|
Azionamento
|
La pressione di olio
|
|
W11S-45*3000
|
540
|
40
|
45
|
3000
|
590
|
340
|
610
|
55
|
22
|
|
W11S-40*4000
|
540
|
35
|
40
|
4000
|
630
|
340
|
610
|
55
|
22
|
|
W11S-36*5000
|
540
|
30
|
36
|
5000
|
670
|
340
|
610
|
55
|
22
|
|
W11S-32*6000
|
540
|
28
|
32
|
6000
|
700
|
340
|
610
|
55
|
22
|
|
W11S-55*3000
|
610
|
45
|
55
|
3000
|
620
|
360
|
650
|
75
|
30
|
|
W11S-45*4000
|
610
|
40
|
45
|
4000
|
660
|
360
|
650
|
75
|
30
|
|
W11S-40*5000
|
610
|
32
|
40
|
5000
|
700
|
360
|
650
|
75
|
30
|
|
W11S-36*6000
|
610
|
30
|
36
|
6000
|
730
|
360
|
650
|
75
|
30
|
|
W11S-60*3000
|
690
|
50
|
60
|
3000
|
650
|
380
|
700
|
75
|
30
|
|
W11S-50*4000
|
690
|
45
|
50
|
4000
|
700
|
380
|
700
|
75
|
30
|
|
W11S-45*5000
|
690
|
38
|
45
|
5000
|
740
|
380
|
700
|
75
|
30
|
|
W11S-40*6000
|
690
|
35
|
40
|
6000
|
760
|
380
|
700
|
75
|
30
|
|
W11S-70*3000
|
850
|
60
|
70
|
3000
|
710
|
420
|
780
|
75
|
37
|
|
W11S-55*4000
|
850
|
50
|
55
|
4000
|
750
|
420
|
780
|
90
|
37
|
|
W11S-50*5000
|
850
|
42
|
50
|
5000
|
790
|
420
|
780
|
90
|
37
|
|
W11S-45*6000
|
850
|
38
|
45
|
6000
|
820
|
420
|
780
|
90
|
37
|
|
W11S-75*3000
|
930
|
65
|
75
|
3000
|
740
|
440
|
820
|
90
|
37
|
|
W11S-60*4000
|
930
|
55
|
60
|
4000
|
780
|
440
|
820
|
90
|
37
|
|
W11S-55*5000
|
930
|
45
|
55
|
5000
|
820
|
440
|
820
|
90
|
37
|
|
W11S-50*6000
|
930
|
42
|
50
|
6000
|
850
|
440
|
820
|
90
|
37
|
|
W11S-80*3000
|
1050
|
70
|
80
|
3000
|
770
|
460
|
880
|
90
|
37
|
|
W11S-65*4000
|
1050
|
60
|
65
|
4000
|
810
|
460
|
880
|
90
|
37
|
|
W11S-60*5000
|
1050
|
50
|
60
|
5000
|
850
|
460
|
880
|
90
|
37
|
|
W11S-55*6000
|
1050
|
45
|
55
|
6000
|
890
|
460
|
880
|
90
|
37
|
|
W11S-85*3000
|
1150
|
75
|
85
|
3000
|
800
|
480
|
920
|
110
|
45
|
|
W11S-70*4000
|
1150
|
65
|
70
|
4000
|
840
|
480
|
920
|
110
|
45
|
|
W11S-65*5000
|
1150
|
55
|
65
|
5000
|
890
|
480
|
920
|
110
|
45
|
|
W11S-60*6000
|
1150
|
50
|
60
|
6000
|
930
|
480
|
920
|
110
|
45
|
|
W11S-100*3000
|
1350
|
90
|
100
|
3000
|
860
|
480
|
920
|
110
|
45
|
|
W11S-80*4000
|
1350
|
75
|
80
|
4000
|
900
|
520
|
1000
|
110
|
45
|
|
W11S-70*5000
|
1350
|
65
|
70
|
5000
|
940
|
520
|
1000
|
110
|
45
|
|
W11S-65*6000
|
1350
|
60
|
65
|
6000
|
980
|
520
|
1000
|
110
|
45
|
|
W11S-115*3000
|
1600
|
100
|
115
|
3000
|
900
|
560
|
1080
|
132
|
55
|
|
W11S-100*4000
|
1600
|
85
|
100
|
4000
|
940
|
560
|
1080
|
132
|
55
|
|
W11S-125*3000
|
1800
|
110
|
125
|
3000
|
960
|
600
|
1120
|
160
|
75
|
|
W11S-110*4000
|
1800
|
95
|
110
|
4000
|
990
|
600
|
1120
|
160
|
75
|
|
