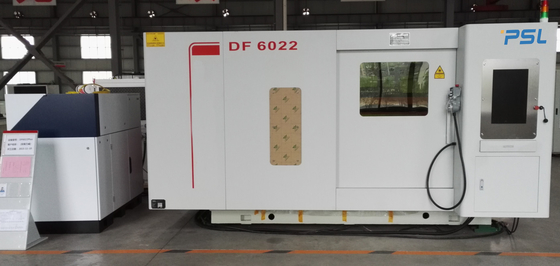

Caricamento automatico dello strato & scaricare la tagliatrice del laser della fibra di CNC della tavola di scambio di manipolatore
Applicazione del prodotto,
Materiali applicati:
Pricipalmente usato per il taglio il acciaio al carbonio, dell'acciaio del silicio, acciaio inossidabile, lega di alluminio, lega di titanio, lamiera di acciaio galvanizzata, bordo di marinatura, lastra di zinco, di rame di alluminio e molti generi di materiali del metallo che tagliano ecc.
Industrie applicate:
Tagliatrice del laser della fibra applicata nell'elaborazione della lamiera sottile, nell'aviazione, nel volo spaziale, nell'elettronica, in apparecchi elettrici, nelle parti del sottopassaggio, in automobile, in macchine, nelle componenti di precisione, in navi, in impianti metallurgici, in elevatore, in elettrodomestici, in regali e nei mestieri, strumento che elabora, ornamento, pubblicità, industrie di trasformazione d'elaborazione straniere di fabbricazione varia del metallo.
Caratteristiche tecniche,
I più grandi vantaggi di aiuto della macchina voi scegliere quello il più adatto.
Il campo di potenza disponibile del laser è 1000W-30000W.
1. Abbiamo tubo tavola saldata per la soluzione economica e tavola saldata piatto per le applicazioni resistenti, piatto che taglia, taglio del tubo sia disponibile.
2. Singola tavola, doppia tavola d'alimentazione automatica, con o senza rivestimento protettivo, entrambi disponibili.
3. Abbiamo l'analista programmatore professionista di CNC, il progettista della macchina del laser per soddisfare tutta la vostra richiesta su misura, il professionista di offerta e servizio veloce.
4. Il robot d'alimentazione automatico si aggiunge alla tagliatrice del laser. Con il programma prestabilito e l'un'operazione chiave, lo strato può essere succhiato e trasportato automaticamente dalla tavola d'impilamento alla piattaforma tagliente.
Struttura di questa tagliatrice del laser della Tabella di scambio,
1. progettazione completamente protetta ed inclusa, più rispettosa dell'ambiente
L'intera macchina è completo progettazione protetta e chiusa, sicura e rispettosa dell'ambiente, nessun inquinamento, in conformità con le norme internazionali del ergonomicsand. La macchina ha funzioni d'avvertimento della sicurezza multipla quale l'allarme anormale del laser, tagliente l'allarme anormale, l'allarme di pressione bassa del gas, l'allarme anormale del refrigeratore, ecc., per assicurare il taglio stabile e sicuro della macchina.
2. Fascio di alluminio espulso del cavalletto
Adotta una struttura del cavalletto, una progettazione leggera, usa l'alluminio espulso aerospaziale-grado ed è finito dopo il trattamento artificiale della soluzione e di invecchiamento. Il cavalletto ha la qualità di superficie, di rigidità ed integrità eccellenti. Inoltre ha prestazione dinamica eccellente ed è favorevole al taglio ad alta velocità.
3. testa d'attacco del laser del Automatico-fuoco
La macchina è fornita di testa del laser di focalizzazione automatica, il fuoco può essere automaticamente ha regolato e l'operazione è semplice, conveniente, veloce ed accurata. Accorci il tempo penetrante, migliori la qualità penetrante, il taglio ad alta velocità ed il tempo di risparmio.
4. Software operativo CYPCUT
●La traccia e la coordinata di taglio della visualizzazione in tempo reale sono disponibili
●Gode della capacità elevata di anti-blocco come pure dell'accuratezza di controllo alta
●Fornito di servo sistema digitale completato
●È bene capace di auto-diagnosi, l'auto-adattabilità
●Processo discontinuo rapido dell'archivio e del cambiamento
●. Si occuperà presto dei programmi
●È bene capace di protezione antivirus
●Funzione automatica del bordo di ricerca
●Funzione posteriore di punto di rottura
●Funzione a rovescio
●superi la funzione
●taglio Bordo-compartecipe
●Il supporto varia i codici
●Il movimento è costante
●Funzioni di pubblicano il codice
●Limite morbido, funzioni dell'allarme
5. Sistema intelligente di rimozione di polvere
Il sistema intelligente recentemente migliorato di rimozione di polvere ha una progettazione più ragionevole di rimozione di polvere, che efficacemente aumenta l'effetto di rimozione di polvere e di ventilazione e prolunga il tempo di impiego dell'attrezzatura
6. Caricamento automatico dello strato & manipolatore di scarico
Il tipo servo manipolatore automatico dello scarico e di caricamento del cavalletto adotta il cavalletto + la tazza di aspirazione + doppie forcelle integrate in una singola piattaforma elevatrice per finire il caricamento e lo scarico del piatto.
L'utente controlla il touch screen per commutare fra il modo di alimentazione automatico ed il modo di alimentazione manuale, che è adatto a stati di lavoro differenti.
Parametri principali di tecnologia,
| Nome della macchina |
Tagliatrice del laser della fibra di CNC della Tabella di scambio |
| Modello |
DF4020-8000W |
| potere del laser |
8000w |
| fonte di laser |
MAX/RAYCUS/IPG |
| Lunghezza d'onda del laser |
1080nm |
|
Maxim Cutting Thickness
|
acciaio al carbonio (O2) |
25mm-28mm |
| inossidabile (N2) |
14mm-15mm |
| Strato di alluminio |
10mm-12mm |
| Strato d'ottone |
8mm |
| Massimo che taglia velocità |
120m/min (secondo i materiali) |
| Accelerazione di massimo |
1.2G |
| Instabilità di energia |
≤2% |
| formati grafici di sostegno |
Cad, software di CorelDraw, DXF/DWG/PLT |
| Area di taglio |
4000×2000 |
| Viaggio dell'ascissa |
4000 |
| Viaggio dell'asse y |
2000mm |
| Viaggio di asse di Z |
250mm |
| l'accuratezza di riposiziona |
±0.03mm/m |
| accuratezza dell'asse di posizione X/Y |
±0.05mm/m |
| Peso di carico massimo del banco da lavoro |
2000KG |
| Peso di carico massimo del manipolatore |
750kg |
| potere della macchina |
350V-420V/50Hz |
| Peso della macchina |
12500kg |
| Dimensioni |
11800x3550x2600mm |
Componenti principali,
| Nome |
Descrizione sommaria |
Marca di paese |
| Laser della fibra |
8000W |
MAX/RAYCUS/IPG |
| Sistema ottico |
MAX/RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Testa d'attacco di autofocus |
Il taglio speciale si dirige verso di fibra ottica |
Raytools/Precitec |
| Sistema di raffreddamento dedicato |
Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso |
Wuhan Hanli/Tongfei |
| Sistema di trasmissione meccanico |
Ferrovia ad alta velocità di alta precisione di Taiwan Hiwin
Cremagliera di Taiwan YYC (elicoidale)
|
Taiwan Hiwin
Taiwan YYC
|
| Sistema di decelerazione |
INNOWELLE-FIEDLER/Alpha |
La Germania |
| Valvola proporzionale |
SMC |
Il Giappone |
| Installazione elettrica |
Schneider/ABB |
La Francia |
| Inseguimento del sistema del sensore |
Induzione automatica di alta precisione, accuratezza 0,1 millimetri |
Shanghai CYPCUT |
| Sistema informatico |
PC industriale speciale per il laser |
Taiwan Yanxiang |
| ASCISSA |
SERVO unità |
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| ASSE Y |
SERVO unità
|
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| Z-ASSE |
SERVO unità |
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| Taglio del software |
CNC professionale che taglia software |
Shanghai CYPCUT |
| Software di incastramento |
CypNest |
Shanghai FSCUT |
| I / Carta della O |
32 punti |
CYPCUT |
| Regolatore di tensione |
Facoltativo |
La Cina |
| Tagliatrice |
Cavalletto di precisione
Tavola di scambio
|
PSL |
| Robot automatico di scarico & di caricamento |
750KG |
PSL |
| Regolatore dell'alimentazione elettrica |
|
PSL |
