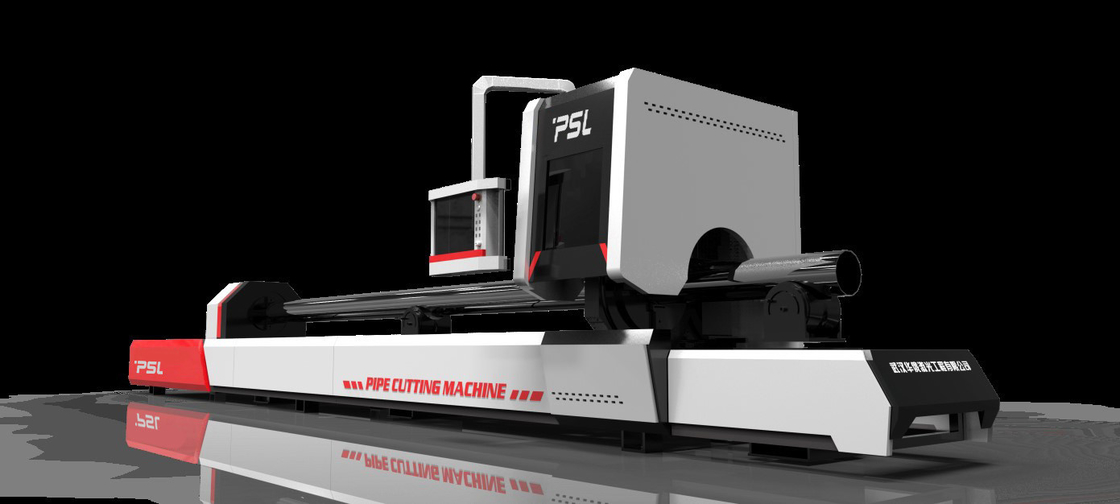

Tagliatrice rettangolare del laser della fibra di CNC della metropolitana del quadrato del giro del metallo per la fabbricazione dei tubi
Parte delle funzioni e delle caratteristiche,
- Alto ente di macchina di rigidità, la vita della macchina lunga.
- Morsetto rotatorio pneumatico totale, un concentrare chiave, alta velocità del morsetto.
- Il sistema di appoggio variabile del diametro, può realizzare per assistere il caricamento ed il supporto, può aumentare il taglio dell'accuratezza.
- Compensazione di derivazione in tempo reale, morsetto di tubo conveniente, alta precisione del taglio della perforazione del tubo.
- Software di controllo tagliente d'angolo, taglio d'angolo di alta qualità.
- Il software facoltativo del nido 3D, può tagliare il ferro del ferro e di canale di angolo ed altri tubi.
- La funzione di prove facoltativa della perla della saldatura, salda per irradiare tutto l'angolo per evitare tagliare.
Composizione nella taglierina del laser della metropolitana,
1, fonte di laser: Fonte di laser della fibra IPG/Raycus/MAX 2000W
1. laser potenza di uscita: 2000W
2. lunghezza d'onda 1070nm del laser
3. energia dell'uscita che regola 10%~100%
4. alimentazione in ingresso entrata 8kW
5. temperatura di lavoro 16~35
2, testa d'attacco Fibra-ottica del laser di Raytools/WSX/Precitec
Testa d'attacco di focalizzazione automatica del laser
Fornito di connettore di uscita della fibra di QBH, di lente ottica speciale, di fuoco accurato sigillato che regolano metodo e di trasduttore veloce di capacità con la lacuna minima 0.2mm di taglio, in grado di aumentare il taglio della luminosità e ridurre il consumo del gas.
3, il sistema della macchina utensile
La macchina adotta la struttura del cavalletto con alta rigidità, lavora l'attrezzatura al tornio di elaborazione con alta precisione. La struttura compatta, la piccola area occupata, il funzionamento conveniente e la manutenzione, che possono rispondere all'esigenza di 24 ore continuano a lavorare.
4, lavorano il letto a macchina
La struttura della struttura è fatta di saldatura di acciaio di alta qualità, saldando, dopo il professionista di tempera ad alta temperatura, in secondo luogo invecchiare, la grande precisione della fresatrice del cavalletto lavoranti, la progettazione ed elaboranti i mezzi per assicurarsi che la macchina abbia la resistenza di scossa eccellente, l'alta rigidità e stabilità.
5, sistema di trasmissione ad alta velocità
La taglierina del laser adotta la doppia struttura movente del cavalletto e l'alto letto attenuante della macchina utensile, ha importato il sistema di servo di CA e sistema del driver, trasmissione importata dello scaffale e dell'ingranaggio, guida di scorrimento lineare per la guida, per assicurare l'alta velocità, l'alta precisione e l'alta affidabilità della macchina.
6, sistema di controllo di CNC
Il sistema di controllo di CNC CYPCUT comprende il processo di taglio del laser, la funzione di riserva normale della disposizione ed il controllo processo di processo del laser. Pricipalmente ha processo del disegno, parametri che mettono, processo definito dall'utente di taglio pubblica, disposizione, pianificazione dell'itinerario e controllo di riserva di taglio. Il potere di taglio ha potuto essere regolato con velocità di taglio. L'individuo tirare dentro ed estrarre la velocità potrebbe essere messo. Inoltre ha biblioteca trattata del materiale, in grado di conservare tutti i parametri trattati per lo stesso materiale.
Il software è potente, semplice funzionare, compatibile con il formato di DXF, di PLT, di AI, di NC-MASTER ed ecc.
7, sistema pneumatico automatico del morsetto
■Il gruppo di regolazione tenuto in mano senza fili, preme per graffiare uno sciolto e morsetto chiave.
■Due rulli delle banche, forza ben-distribuita del morsetto, con più alta accuratezza quando piccolo tubo del taglio.
■Il morsetto pneumatico, le grande e la forza di tenuta stabile, tubo non allenta e non slitta.
■il morsetto pneumatico totale di 220mm, morsetto pneumatico totale, non deve cambiare gli artigli, facili da operare.
■Doppio morsetto concentrare automatico, morsetto di velocità veloce per il rettangolo e tubi di ovale. Il tubo anormale di forma ha bisogno degli artigli speciali del morsetto.
8, circuito di segnalazione di luce rossa
La luce rossa coassiale è usata come l'indicatore per renderla semplice regolare il sistema ottico e più accurato per presupporre il punto di lavoro.
9, sistema professionale di taglio del tubo
■Professionale di taglio del tubo software support il taglio del tubo rotondo, tubo quadrato, tubo ovale, ferro del ferro di angolo e di canale ed altri tubi.
■Dal software del nido, può realizzare la progettazione della disposizione, il taglio comune e l'altro processo speciale. Quando il taglio, può realizzare concentrare in tempo reale e la compensazione di derivazione in tempo reale, la revisione della superficie del tubo, processo dell'angolo del tubo, velocità veloce «rana-salto».
10, sistema di raffreddamento ad acqua
Il sistema di raffreddamento ad acqua è fornito e la temperatura potrebbe essere indicata. Il sistema di raffreddamento ad acqua comincerebbe funzionare automaticamente quando la temperatura è superiore al valore prestabilito e smettere di lavorare automaticamente quando la temperatura è sotto il valore prestabilito.
11, morsetto rotatorio
Il morsetto rotatorio può tubo Ф20mm-Ф220mm, i tubi quadrati 20mmx20mm- 150mmx150mm del rotondo della tenuta massima, con spessore 12mm, lunghezza 6000mm. Il dispositivo sostenente materiale può essere tenuto stabile a lungo per lavorare.
12, unità dell'aspirazione delle polveri
La macchina utensile inoltre è fornita di aspiratore per rimuovere il gas di scarico e della polvere, in grado di ridurre il danno alla sicurezza ed all'attrezzatura del personale.
Parametri principali di tecnologia,
| Nome della macchina |
Tagliatrice della metropolitana del laser della fibra di CNC |
| Modello |
CF6000220ST-2000W |
| potere del laser |
2000w |
| fonte di laser |
MAX/RAYCUS/IPG |
| Lunghezza d'onda del laser |
1064nm |
| Raggio laser |
<0>
|
|
Spessore della parete del tubo di Maxim Cutting
|
acciaio al carbonio (O2) |
10mm-12mm |
| inossidabile (N2) |
5mm-6mm |
| Strato di alluminio |
4mm-5mm |
| Strato d'ottone |
3mm |
| Tubo che preme modo |
automatico |
| Modo di alimentazione del tubo |
automatico |
| Modo di amministrazione fiduciaria |
automatico |
| Materiale adatto del tubo |
Tubo rotondo
Tubo quadrato
Tubo rettangolare
altri profili
|
| Taglio della gamma di tubo rotondo |
D20mm - D220mm |
| Taglio della gamma di tubo quadrato |
20x20mm - 150x150mm |
| Materiale minimo in eccedenza |
150mm |
| Massimo che taglia velocità |
100m/min (secondo i materiali) |
| Accelerazione di massimo |
1.0G |
| formati grafici di sostegno |
Cad, software di CorelDraw, DXF/DWG/PLT |
| Viaggio dell'ascissa |
0-6000mm |
| Viaggio dell'asse y |
0-450mm |
| Viaggio di asse di Z |
200mm |
| l'accuratezza di riposiziona |
±0.03mm/m |
| accuratezza dell'asse di posizione X/Y |
±0.05mm/m |
| Tensione |
350V-420V/50Hz |
| Peso della macchina |
6000kg |
| Dimensioni (LxWxH) |
9800x1400x2400mm |
