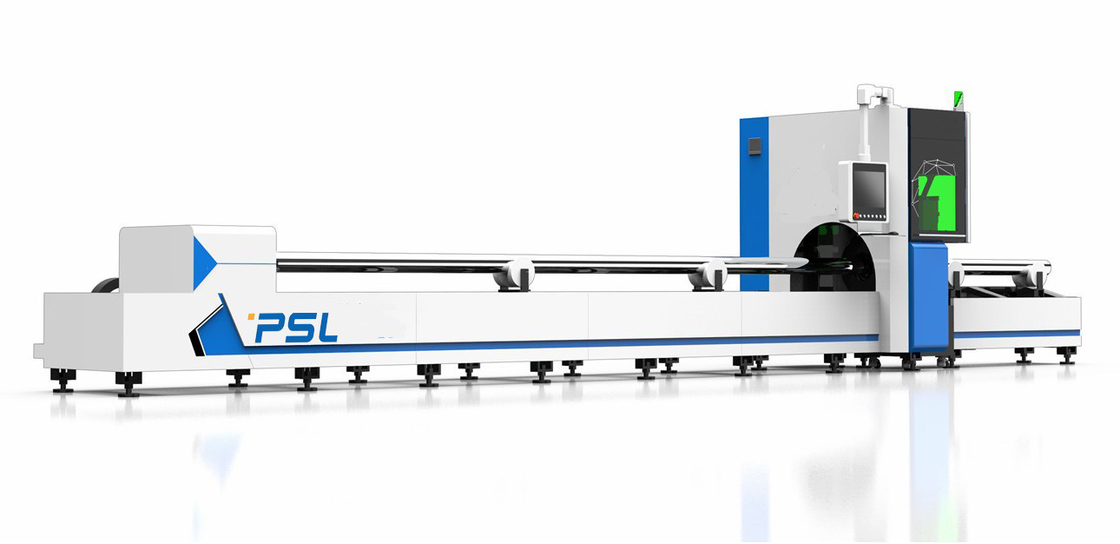

Taglierina del laser della fibra di CNC della macchina 500w 1000W 2000W 3000W del laser di CNC della metropolitana

Metropolitana/tubo del metallo che elabora la tagliatrice della metropolitana del laser della fibra di CNC della taglierina del laser 1000W 2000W 3000W







Breve introduzione della tagliatrice del tubo del laser della fibra,



1. principio di taglio del laser



Il taglio del laser è di irradiare il laser ad alta intensità alla superficie di materiale, con l'interazione fra il laser ed il materiale, l'oggetto tagliato è fuso o vaporizzato e l'oggetto tagliato è tagliato dall'aiuto di flusso d'aria ad alta velocità.





2. laser che taglia le caratteristiche ed i vantaggi



2,1 la tagliatrice del tubo possono tagliare tutti i tipi di tubo, che notevolmente risparmia il costo e lo spazio. La gamma d'elaborazione è ampia ed i tubi del diametro e della lunghezza differenti possono essere elaborati. L'albero rotante elettrico è adottato, la velocità è regolabile e l'operazione è conveniente ed ha le caratteristiche di a basso rumore, dell'alta velocità e dell'alta precisione; È la migliore scelta affinchè i tubi professionali ed i tubi tagli la linea d'intersezione.



1. Può tagliare parecchio la linea d'intersezione cilindrica fori con differenti direzioni e diametri sul tubo principale per riempire gli stati dell'intersezione verticale dell'asse del ramo e dell'eccentrico principale di asse e non eccentrico (il tubo del ramo principale è tubo circolare).



2. L'estremità della linea d'intersezione del cilindro può essere tagliata all'estremità del tubo del ramo, che riempie gli stati dell'intersezione verticale e dell'intersezione obliqua dell'asse del ramo e dell'eccentrico principale di asse e non eccentrico.



3. Può tagliare le varie forme sulla parete del tubo; Può tagliare il fronte propenso dell'estremità all'estremità del tubo circolare.



4. L'estremità del tubo del ramo che interseca con il tubo principale anulare può essere tagliata (il tubo del ramo principale è tubo rotondo); Può tagliare le varie forme sulla superficie quadrata del tubo.



5. La superficie tagliente è regolare ed esente dalla sbavatura.



6. La testa d'attacco del laser non contatterà la superficie del materiale e non graffierà il pezzo in lavorazione.



7. La fessura è lo più stretto, l'area colpita del calore è il più piccolo, la deformazione locale del pezzo in lavorazione è molto piccola e non c'è deformazione meccanica.



8. Può elaborare tutta la forma, il tubo ed altri materiali a forma di speciale.





2,2 il laser hanno bisogno soltanto dell'energia elettrica quando sta correndo e non devono generare il gas supplementare del laser ed hanno l'operazione ed il costo di mantenimento più bassi;



2,3 il laser della fibra adottano la progettazione modulare e ridondante a semiconduttore e non c'è lente ottica nel risuonatore e non ha bisogno del tempo di partenza. Presenta i vantaggi di nessun adeguamento, manutenzione ed alta stabilità, che riduce il costo degli accessori e del tempo di manutenzione. Ciò è incomparabile al laser tradizionale;



2,4 la trasmissione ottica di intera macchina sono percorso ottico, senza sistema ottico complicato della guida quali il riflettore, il percorso ottico semplice, la struttura stabile e la manutenzione esenti dal percorso ottico esterno;



2,5 la testa d'attacco contengono le lenti protettive, i collimatori, i vetri di messa a fuoco ed altri materiali di consumo preziosi, che consumano poco;



l'esportazione di fibra ottica 2,6 rende la progettazione del sistema meccanico molto semplice e facile integrare con il robot o il banco da lavoro multidimensionale;





3. sistema di controllo di CNC



Il CNC che taglia il software, che è fatto da Shanghai Baichu, ha l'interfaccia grafica ed operazione conveniente. Il software di controllo tagliente professionale può progettare i vari grafici e caratteri a volontà e può essere elaborato in tempo reale. Sostiene il cad, CorelDRAW e l'altro software di disegno professionale. Ha le funzioni potenti di programmazione, della disposizione, dell'elaborazione di testi e del processo mettenti, che migliora la gestione e l'utilizzazione del tubo nella massima misura possibile. Il software tagliente ha le seguenti funzioni e caratteristiche:



3,1 importazione, micro collegamento, sequenza di taglio, ottimizzata tagliando percorso e velocità ottimizzata, ecc.



3,2 migliorano il rapporto di utilizzazione del tubo: può realizzare la disposizione di distanza delle parti, disposizione inclusa in parti, disposizione simmetrica del capovolgimento delle parti, girare la disposizione delle parti ed evitare la sovrapposizione e la collisione di forma.



forte elaborazione di angolo 3,3: angolo interno/esterno che elabora, che può essere riconosciuto e fissato automaticamente.



funzione di elaborazione potente del carattere 3,4: può elaborare le parole solide nelle parole vuote.



l'efficienza tagliente 3,5 della sezione comune del bordo è ottimizzata per migliorare il grado di utilizzazione di tubo





Componenti principali,



Nome	Descrizione sommaria	Marca di paese
Fonte di laser della fibra	1000W	MAX/Raycus/IPG
Testa d'attacco di autofocus	Il taglio speciale di Raytools si dirige verso di fibra ottica	Raytools
Sistema di raffreddamento dedicato	Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso, serbatoio di acqua di raffreddamento speciale del laser della fibra di protezione del livello dell'acqua	Wuhan Hanli
Sistema di trasmissione meccanico	Ferrovia ad alta velocità di alta precisione di Taiwan Hiwin Cremagliera del gemello di Taiwan (elicoidale)	Taiwan Hiwin Gemello di Taiwan



Sistema di decelerazione	Riduttore della flangia di Shimpoo nel Giappone	Il Giappone
Valvola proporzionale	NNT	Il Giappone
Installazione elettrica	Schneider	La Francia
Inseguimento del sistema del sensore	Induzione automatica di alta precisione, accuratezza 0,1 millimetri	Cypcut Shanghai
Dispositivo di scarico delle scorie	Norme	Il produttore
Sistema informatico	Computer di controllo industriale speciale per il laser	Taiwan Yanxiang
SERVO unità dell'ASCISSA	servo 1800W	Fuji, Giappone
SERVO unità di W-AXIS	servo 1800W	Fuji, Giappone
SERVO unità di Z-ASSE	servo 400W	Fuji, Giappone
Taglio del software	CNC professionale che taglia software	Cypcut Shanghai
I / Carta della O	32 punti	Cypcut
Regolatore di tensione		La Cina
Tagliatrice	Cavalletto di precisione	Produttore
Precisione dell'asse di X/W	±0.02mm/m
Velocità di marcia libera di massimo	80m/min
Tensione	380V/50HZ 3Ph
Diametro di minuto di Chuck	D20mm
Diametro massimo di Chuck	D230mm (230*230)
Viaggio di massimo	6000mm
Azione della coda	200mm
Front Chuck	Concentrare servo/pneumatico
Chuck posteriore	Pressione servo/pneumatica
