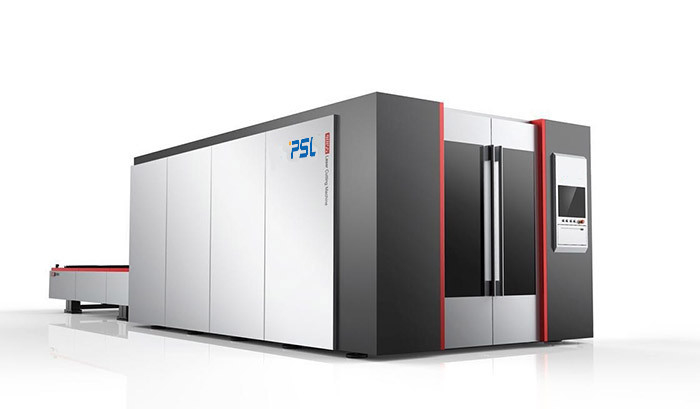

la tagliatrice del laser della fibra del metallo di CNC di 8000W 6000w 4000w ha chiuso la doppia Tabella di scambio



Doppia tagliatrice chiusa del laser della fibra di CNC della Tabella di scambio 1000W-30000W







Breve introduzione della tagliatrice del laser della fibra,



La tagliatrice del laser della fibra di CNC di serie di GF6020plus è un prodotto manifatturiero dalla nostra società secondo le norme internazionali dell'esportazione. Questa serie di prodotti è il modello preferito nell'industria di trasformazione di materiale del metallo, con forte abilità tagliente, «volando» tagliando la velocità, la stabilità ultraelevata, elaborazione di alta qualità, estremamente - costo di gestione basso e l'adattabilità ultraelevata.



Il prodotto adotta la doppia struttura dell'azionamento del cavalletto, che ha le caratteristiche della struttura stabile, di buona rigidità e dell'alta velocità. La velocità di posizionamento di singole asce di Y e di X può raggiungere più di 100m/minuto allo stesso tempo, la doppia accelerazione dell'azionamento fa l'accelerazione massima della X e le singole asce di Y raggiungono 1.2G.



Il letto del prodotto è una struttura saldata integrale, che è stata invecchiare trattato per molte volte e presenta i vantaggi di buona reazione dinamica. In termini di trasmissione, è fornito di meccanismi di trasmissione di alta precisione ed efficienti quali la ferrovia di guida lineare di alta precisione, la parte integrante di alta precisione dell'ingranaggio e del riduttore, stridenti lo scaffale ecc, con buone rigidità e alta precisione, in modo da accertarsi dell'impiego di alta precisione a lungo termine delle attrezzature.



Il prodotto adotta il laser auto-in via di sviluppo della fibra ed ha la forti abilità ed efficienza taglienti. È una tagliatrice alta tecnologia di qualità superiore del laser della fibra che integra il taglio del laser, il macchinario di precisione, la tecnologia di controllo numerico ed altre tecnologie avanzate.



Industrie di applicazione

La tagliatrice del laser della fibra è ampiamente usata nella fabbricazione delle lettere del metallo, articoli della cucina, annuncianti le lettere, lamiera sottile che elaborano, parti dei metalli componenti e, ferramenta, telaio, scaffali & Governi elaboranti, mestieri del metallo, metallo Art Ware, taglio del pannello dell'elevatore, l'hardware, ricambi auto, componenti elettroniche, targhette, ecc…



Materiali applicabili

Il laser della fibra che taglia l'attrezzatura è adatto a per il taglio di metalli con la lamiera dello strato di acciaio inossidabile, del acciaio al carbonio/delicato, il piatto dell'acciaio legato, il lamierino dell'acciaio per molle, la lamiera galvanizzata, il piatto di alluminio, il lamierino Brozne/di rame, il piatto di oro, il piatto di titanio d'argento, del piatto, la lamina di metallo/piatto, ecc…





Funzione speciale della tagliatrice di fibra ottica del laser,



1. superi il movimento

Superi il movimento migliora il taglio dell'efficienza



2. seguire veloce di altezza di risposta

Il seguente sistema altamente sensibile assicura che l'ugello non contatti con i materiali d'elaborazione nel corso del taglio ad alta velocità



3. adeguamento ad alta velocità del pendio di potere del laser di risposta

Assicuri la qualità tagliente degli angoli e degli angoli taglienti



4. perforazione di adeguamento del pendio

La funzione di adeguamento del pendio della perforazione del laser può essere fissata per migliorare la qualità di perforazione



5. taglio sig.na indietro

All'operatore è permesso ritornare a tempo in cui il taglio mancante è trovato per assicurare l'integrità del pezzo in lavorazione



6. lavorando a qualsiasi posizione

È permesso cominciare indietro lavorare a tutta la posizione sul disegno lavorante



7. continuazione di punto di rottura

Permette la ripresa rapida di elaborazione dal posto interrotto nel caso dell'interruzione o della fermata accidentale di elaborazione



8. compensazione di interpolazione

Interpolazione lineare/circolare e scanalare funzione della compensazione per assicurare il tasso del prodotto finito di taglio del pezzo in lavorazione



9. Perforazione di volo

Nel corso del taglio dei piatti sottili, non c'è pausa, che migliora significativamente l'efficienza tagliente



10. marcatura del laser a stato solido

Sul piatto tagliato, i segni possono essere segnati dopo il taglio, che è conveniente per gestione della produzione



11. ricerca del bordo/rilevazione di bordo automatiche

Può calcolare automaticamente l'angolo incluso fra il piatto e le coordinate della macchina utensile ed il processo il piatto nel sistema di coordinate girante, eliminante il procedimento classico di calibratura del piatto; La testa d'attacco può essere posizionata alla posizione appropriata del bordo del piatto e la sue posizione e direzione possono essere individuate automaticamente, di modo che l'operatore può regolare automaticamente secondo il piatto



12.  Dispositivo grafico potente/pubblicare

Il monitoraggio online del taglio del percorso può tracciare i grafici lavoranti semplici ed apportare le modifiche semplici sui grafici







Parametri principali di tecnologia,



Nome della macchina		Tagliatrice del laser della fibra di CNC della Tabella di scambio
Modello		GF6020-6000W
potere del laser		6000w
fonte di laser		MAX/RAYCUS/IPG
Lunghezza d'onda del laser		1070nm
Maxim Cutting Thickness	acciaio al carbonio (O2)	22mm-25mm
	inossidabile (N2)	12mm-15mm
	Strato di alluminio	8mm-10mm
	Strato d'ottone	6mm

Massimo che taglia velocità	100-140m/min (secondo i materiali)
Accelerazione massima	1.2G
Instabilità di energia	≤2%
formati grafici di sostegno	Cad, software di CorelDraw, DXF/DWG/PLT
Area di taglio	6000×2000
Viaggio dell'ascissa	6000
Viaggio dell'asse y	2000mm

Viaggio di asse di Z	250mm
l'accuratezza di riposiziona	±0.03mm/m
accuratezza dell'asse di posizione X/Y	±0.03mm/m
Peso di carico massimo del banco da lavoro	2500KG
potere della macchina	350V-420V/50Hz
Peso della macchina	11500kg
Dimensioni	14600x3550x2600mm









Componenti principali,



Nome	Descrizione sommaria	Marca di paese
Laser della fibra	IPG2000W	MAX/RAYCUS/IPG
Sistema ottico	RAYCUS/IPG	MAX/RAYCUS/IPG
Testa d'attacco di autofocus	Il taglio speciale si dirige verso di fibra ottica	WSX/Raytools/Precitec
Sistema di raffreddamento dedicato	Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso	Wuhan Hanli/Tongfei
Sistema di trasmissione meccanico	Ferrovia ad alta velocità di alta precisione di Taiwan Hiwin Cremagliera di Taiwan YYC (elicoidale)	Taiwan Hiwin Taiwan YYC
Sistema di decelerazione	INNOWELLE-FIEDLER/Alpha	La Germania
Valvola proporzionale	SMC	Il Giappone



Installazione elettrica	Schneider/ABB	La Francia
Inseguimento del sistema del sensore	Induzione automatica di alta precisione, accuratezza 0,1 millimetri	Shanghai CYPCUT
Sistema informatico	PC industriale speciale per il laser	Taiwan Yanxiang
ASCISSA	SERVO unità	Yaskawa/Fuji, Giappone Delta, Taiwan
ASSE Y	SERVO unità	Yaskawa/Fuji, Giappone Delta, Taiwan
Z-ASSE	SERVO unità	Yaskawa/Fuji, Giappone Delta, Taiwan
Taglio del software	CNC professionale che taglia software	Shanghai CYPCUT

Software di incastramento	CypNest	Shanghai FSCUT
I / Carta della O	32 punti	CYPCUT
Regolatore di tensione	Facoltativo	La Cina
Tagliatrice	Cavalletto di precisione Tavola di scambio	Produttore
Regolatore dell'alimentazione elettrica		Produttore
