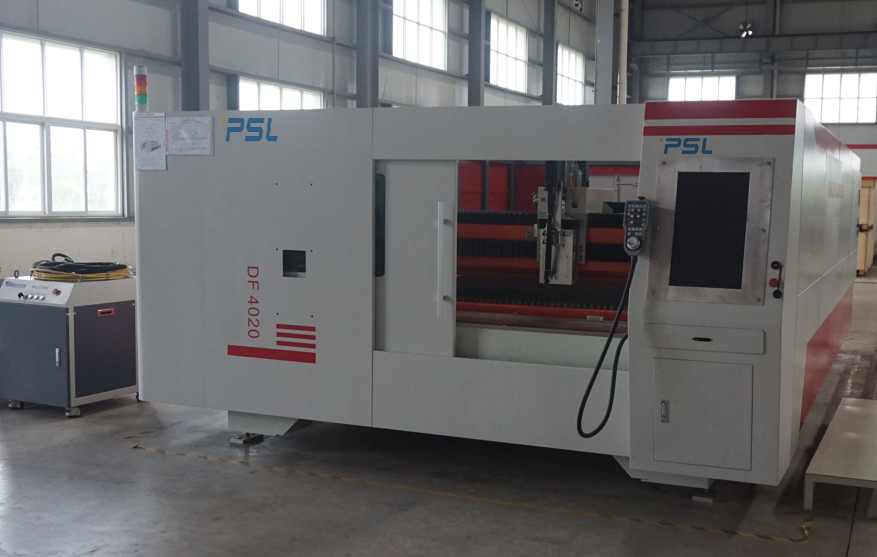

Tagliatrice da tavolino del laser della fibra di CNC con la Tabella di scambio
Industrie di applicazione
La tagliatrice del laser della fibra è ampiamente usata nella fabbricazione delle lettere del metallo, articoli della cucina, annuncianti le lettere, lamiera sottile che elaborano, parti dei metalli componenti e, ferramenta, telaio, scaffali & Governi elaboranti, mestieri del metallo, metallo Art Ware, taglio del pannello dell'elevatore, l'hardware, ricambi auto, componenti elettroniche, targhette, ecc…
Materiali applicabili per la tagliatrice del laser
Il laser della fibra che taglia l'attrezzatura è adatto a per il taglio di metalli con la lamiera dello strato di acciaio inossidabile, del acciaio al carbonio/delicato, il piatto di acciaio legato, il lamierino dell'acciaio per molle, la lamiera del ferro, il piatto galvanizzato, il piatto di alluminio, il lamierino di rame, lo strato d'ottone, il piatto bronzeo, il piatto di oro, il piatto di titanio d'argento, del piatto, la lamina di metallo, di piastra metallica, ecc…
Caratteristiche tecniche principali della taglierina del laser della tavola di scambio,
il l i lati superiori e più bassi del materiale è conveniente, un lato sta caricando e l'altro sta scaricando e 2-3 persone con gli operatori di CNC possono realizzare la fabbricazione dell'attrezzatura.
l Riduca la perdita «dello strumento» durante il processo di produzione.
l Può essere aggiornato ancora e migliorato in base alla piattaforma tagliente originale ed al rivestimento protettivo chiuso può essere modificato, che possono essere chiuse per produzione ed elaborare, con inquinamento zero e rumore ambientale basso.
la produzione senza contatto e l'elaborazione di l, il laser taglienti l'energia e la velocità del movimento possono essere regolato, che può realizzare
varietà di produzione e di elaborazione.
l è buono per l'orientamento, comunica con il sistema di CNC ed è buono per l'operazione reale.
il l conserva il tempo e la produttività lavorativa di aumento.
il l conformemente alle istruzioni di controllo di ordine, prende i giri per scambiare la tavola di funzionamento.
il l accorcia il caricamento ed il tempo di scarico della lamiera sottile, quindi miglioranti l'efficienza di produzione.
Parametri principali di tecnologia,
| Nome della macchina |
Tagliatrice del laser della fibra di CNC della Tabella di scambio |
| Modello |
FCLD4020-4000W |
| potere del laser |
4000w |
| fonte di laser |
MAX/RAYCUS/IPG |
| Lunghezza d'onda del laser |
1070nm |
|
Maxim Cutting Thickness
|
acciaio al carbonio (O2) |
18mm-20mm |
| inossidabile (N2) |
10mm-12mm |
| Strato di alluminio |
6mm-8mm |
| Strato d'ottone |
5mm |
| Massimo che taglia velocità |
120m/min (secondo i materiali) |
| Accelerazione massima |
1.2G |
| Instabilità di energia |
≤2% |
| formati grafici di sostegno |
Cad, software di CorelDraw, DXF/DWG/PLT |
| Area di taglio |
4000×2000 |
| Viaggio dell'ascissa |
4000 |
| Viaggio dell'asse y |
2000mm |
| Viaggio di asse di Z |
250mm |
| l'accuratezza di riposiziona |
±0.03mm/m |
| accuratezza dell'asse di posizione X/Y |
±0.03mm/m |
| Peso di carico massimo del banco da lavoro |
2000KG |
| potere della macchina |
350V-420V/50Hz |
| Peso della macchina |
6500kg |
| Dimensioni |
10600x3350x2500mm |
Componenti principali,
| Nome |
Descrizione sommaria |
Marca di paese |
| Laser della fibra |
IPG2000W |
MAX/RAYCUS/IPG |
| Sistema ottico |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Testa d'attacco di autofocus |
Il taglio speciale si dirige verso di fibra ottica |
WSX/Raytools/Precitec |
| Sistema di raffreddamento dedicato |
Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso |
Wuhan Hanli/Tongfei |
| Sistema di trasmissione meccanico |
Ferrovia ad alta velocità di alta precisione di Taiwan Hiwin
Cremagliera di Taiwan YYC (elicoidale)
|
Taiwan Hiwin
Taiwan YYC
|
| Sistema di decelerazione |
INNOWELLE-FIEDLER/Alpha |
La Germania |
| Valvola proporzionale |
SMC |
Il Giappone |
| Installazione elettrica |
Schneider/ABB |
La Francia |
| Inseguimento del sistema del sensore |
Induzione automatica di alta precisione, accuratezza 0,1 millimetri |
Shanghai CYPCUT |
| Sistema informatico |
PC industriale speciale per il laser |
Taiwan Yanxiang |
| ASCISSA |
SERVO unità |
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| ASSE Y |
SERVO unità
|
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| Z-ASSE |
SERVO unità |
Yaskawa/Fuji, Giappone
Delta, Taiwan
|
| Taglio del software |
CNC professionale che taglia software |
Shanghai CYPCUT |
| Software di incastramento |
CypNest |
Shanghai FSCUT |
| I / Carta della O |
32 punti |
CYPCUT |
| Regolatore di tensione |
Facoltativo |
La Cina |
| Tagliatrice |
Cavalletto di precisione
Tavola di scambio
|
Produttore |
| Regolatore dell'alimentazione elettrica |
|
Produttore |
