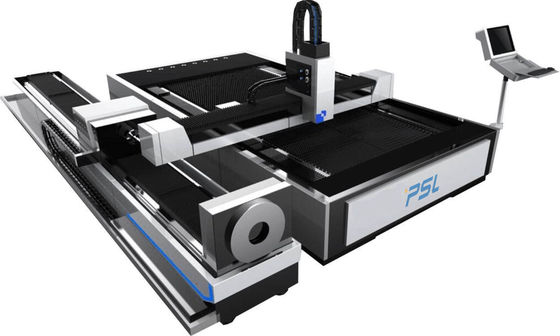

Tagliatrice di piastra metallica e tubo integrata di CNC del laser della taglierina di CNC della Unico tavola della fibra del laser
Caratteristica tecnica principale,
Industria applicabile:
Questo machin è ampiamente usato in varie industrie quale la decorazione di pubblicità, articoli della cucina, costruenti il macchinario, l'acciaio e ferro, automobile, telaio di piastra metallica, fabriction del tubo del metallo, fabbricazione del condizionatore d'aria, taglio tubo/di piastra metallica, ecc.
Materiali applicabili:
Piatti & tubo/tubo del acciaio al carbonio: 0-12mm;
Piatto & tubo/tubo di acciaio inossidabile: 0-6mm.
Piatto & tubo/tubo di alluminio: 0-4mm
Professionista usato alla lamiera sottile di foglio sottile tagliato, alla lamiera della lega di alluminio/tubo, al lamierino galvanizzato/tubo, al piatto elettrolitico, alla lastra di zinco di alluminio d'acciaio e di titanio del silicio del lega, ed all'altro metallo.
Lavori la struttura a macchina,
La macchina consiste del letto, del worktable, del fascio, del sedile scorrevole, della ram, del sistema di raffreddamento, del sistema pneumatico, del sistema di scarico delle scorie, del sistema di rimozione di polvere, della piastra di sostegno e di altre componenti.
1,1. Letto della macchina
Il letto della macchina adotta la struttura di saldatura integrale, il trattamento d'estinzione posteriore ad alta temperatura e poi il trattamento invecchiante di vibrazione. Ha la buone rigidità e alta precisione e può essere usato a lungo senza deformazione.
1,2. Banco da lavoro fisso
La macchina adotta l'azionamento su due lati ad alta velocità di alta precisione della struttura del cavalletto, della cremagliera di Taiwan YYC (Herion) e la guida lineare, con la trasmissione e l'alta precisione stabili.
Struttura principale del worktable fisso: l'intero processo di piegamento del piatto ultra spesso è adottato e poi l'intera saldatura è formata, in modo da avere grande portata.
1,3. Dispositivo di taglio tubo/della metropolitana
Mandrino automatico
Il mandrino automatico pneumatico può premere rapidamente il tubo rotondo, il tubo quadrato ed il tubo ovale.
La tecnologia brevettata del mandrino ha quattro artigli per concentrare automatico, che può sostenere il tubo rotondo, il tubo quadrato ed il tubo ovale. il tubo circolare ed altri materiali automaticamente implementare la funzione concentrante di pressione.
La progettazione sottile del mandrino può fornire facilmente l'interno del mandrino fisso per realizzare il taglio della coda.
Mandrino fisso
Il mandrino fisso adotta quattro artigli per premere il tubo e l'estremità dell'artiglio è fornita del meccanismo del rullo e può premere rapidamente e concentrare.
Il mandrino ha un azionamento del servomotore e mandrino mobile, due possono girarsi allo stesso tempo, che possono raggiungere la rotazione rapida del taglio del tubo senza distorsione del tubo.
1,4. Trave trasversale
La trave trasversale è saldata complessivamente. Dopo due volte dell'estinzione e dell'invecchiamento ad alta temperatura di vibrazione, la trave trasversale è costituita da alta precisione che elabora, con la buona prestazione ad alta resistenza e dinamica di rigidità.
Trave trasversale allungata (asse y) da elaborare e tubi del taglio.
1,5. X, Y, controllo di moto di asse di Z
L'asse di X, dell'asse y e di Z adotta il servomotore di alta coppia di torsione, con alta precisione, l'alta velocità, la coppia di torsione grande, la grande prestazione stabile e durevole di inerzia. Assicura l'alta velocità e l'accelerazione di intera macchina.
1,6. Sistema di scarico residuo
La parte inferiore del letto è fornita di carretto, che può raccogliere lo spreco nel processo di produzione e nelle piccole parti.
1,7. Sistema di rimozione di polvere
Il banco da lavoro della tagliatrice del laser di CNC FCL3015 ha un sistema speciale di rimozione di polvere della divisione, che è usato per rimuovere la polvere, il gas di scarico ed altre sostanze nel processo di produzione, in modo da rendere il luogo di lavoro comodo.
Componenti principali,
| 1.Controller |
Sistema di controllo di Cypcut
- Quale può realizzare la disposizione intelligente dei grafici, sceglienti e corrispondenti automaticamente tagliando i percorsi, tempo di lavorazione di risparmi
|
| fonte 2.Laser |
Marca famosa Raycus/massimo/IPG
- Il laser a stato solido dura sopra 50,000hours; Varie opzioni di potere di 500w, di 750w, di 1000w, di 1500W, di 2000W, di 3000W ecc
|
| mettere a fuoco 3.Auto |
Automatico-altezza capacitiva che regola Raytools che taglia testa headCutting
- Il punto focale sarà automaticamente regolato nel taglio del processo per raggiungere il migliore effetto tagliente della lamiera sottile differente di spessori.
|
| sistema 4.Servo |
Servo driver e motore del Giappone YASKAWA
- Con forti potere e alta precisione
|
| 5.Reducer |
Riduttore del Giappone Shimpoo/MOTORE
- La migliore marca del riduttore del mondo. Usato per sostituire scaffale e cinghia tradizionali, per rendere macchina più potente e stabile
|
| accuratezza 6.High |
Taglio di precisione
- Quale può raggiungere ±0.02mm/300mm
|
| 7. Sistema di raffreddamento |
Hanli/Tongfei
Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso, serbatoio di acqua di raffreddamento speciale del laser della fibra di protezione del livello dell'acqua
|
| 8. regolatore di tensione |
Facoltativo per alcune aree con tensione instabile |
Parametri principali di tecnologia,
| Nome |
Tagliatrice della lamina di metallo & della metropolitana del laser della fibra |
| modello |
FCLT3015-2000W |
| potere del laser |
2000w |
| fonte di laser |
RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Lunghezza d'onda del laser |
1070nm |
|
Maxim Cutting Thickness
(Strato & metropolitana)
|
Acciaio al carbonio (O2) |
10-12mm |
| Inossidabile (N2) |
5-6mm |
| Strato/metropolitana di alluminio |
3-4mm |
| Strato d'ottone/metropolitana |
2mm |
| Massimo che taglia velocità |
60-80m/min (secondo i materiali) |
| Accelerazione di massimo |
1.0G |
| Instabilità di energia |
≤2% |
| formati grafici di sostegno |
Cad, software di CorelDraw, DXF/DWG/PLT |
| area di taglio |
3050×1550 |
| Viaggio dell'ascissa |
3050 |
| Viaggio dell'asse y |
1550mm |
| Viaggio di asse di Z |
120mm |
| l'accuratezza di riposiziona |
±0.03mm/m |
| accuratezza dell'asse di posizione X/Y |
±0.03mm/m |
| Peso di carico massimo del banco da lavoro |
500KG |
| potere della macchina |
350V-420V/50Hz |
| Peso della macchina |
3500kg |
| Dimensioni |
4600x2400x1500mm |
