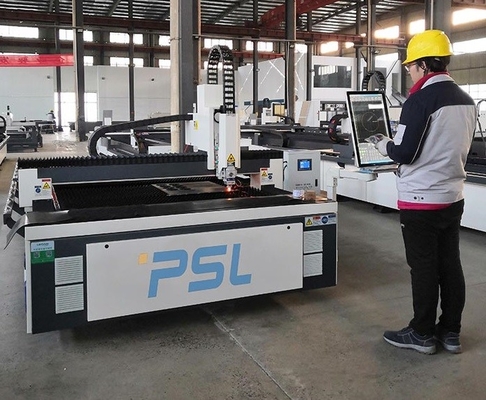

Lamiera sottile fabbricante della tagliatrice del laser della fibra di CNC della taglierina 6000W del laser del metallo
La macchina caratterizza,
1. Il dispositivo ad alto rendimento del laser connesso con il sistema di esercizio stabile permette agli effetti taglienti ottimali.
2. Il raffreddamento, la lubrificazione ed i sistemi perfetti di depolverizzazione assicurano la prestazione stabile, efficiente e durevole di intera macchina.
3. Il singolo workbech fa i piatti che caricano e che scaricano disponibili durante il taglio, che migliora l'efficienza d'elaborazione.
4. La grande recinzione chiusa migliora la depolverizzazione degli effetti ed evita l'inquinamento ottico.
5. La prestazione automatica della regolazione in altezza tiene la lunghezza focale costante e la qualità tagliente stabile.
6. La struttura del cavalletto e la trave incrociata della colata di alluminio del inblock rendono il dispositivo altamente rigido, stabile ed antidetonante.
7. Potrebbe tagliare mentale in vari materiali e realizzare gli effetti taglienti eccellenti e stabili.
8. ad interfaccia di funzionamento adatta a utenti, porta USB ed interfacce a banda larga
9. Asce di X, di Y, di z con il servomotore di CA e driver;
10. seguire della superficie di Rapido risposta;
11. Software di programmazione di Cypcut e funzioni automatiche di incastramento;
12. Software di CAD/CAM con la funzione potente di incastramento e bordo-compartecipe tagliando funzione;
Lavori la struttura a macchina,
Struttura della macchina
La tagliatrice del laser consiste del letto, del banco da lavoro, della trave trasversale, del sedile scorrevole, sistema di esercizio di CNC, sistema di controllo elettrico, sistema di raffreddamento, sistema pneumatico, sistema di scarico delle scorie, sistema di rimozione di polvere, piastra di sostegno ed altre componenti.
Parametri principali di tecnologia,
| Nome |
Tagliatrice del laser della fibra di CNC |
| fonte di laser |
RAYCUS/IPG/MAX |
| BPP, mm*mrad |
1,27 |
| Lunghezza d'onda del laser |
1070nm |
|
|
|
|
| Massimo che taglia velocità |
60-80m/min (secondo i materiali) |
| Velocità di marcia di massimo |
120m/min |
| Accelerazione di massimo |
1.2G |
| Instabilità di energia |
≤2% |
| formati grafici di sostegno |
Cad, software di CorelDraw, DXF/DWG/PLT |
| area di taglio |
4000×2000 |
| Viaggio dell'ascissa |
4000 |
| Viaggio dell'asse y |
2000mm |
| Viaggio di asse di Z |
120mm |
| l'accuratezza di riposiziona |
±0.03mm/m |
| accuratezza dell'asse di posizione X/Y |
±0.03mm/m |
| Peso di carico massimo del banco da lavoro |
1000KG |
| potere della macchina |
350V-420V/50Hz |
| Peso della macchina |
6500kg |
| Dimensioni |
8500x3200x1600mm |
Componenti principali,
| Nome |
Descrizione sommaria |
Marca di paese |
| Sistema ottico |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Alimentazione elettrica del laser |
1kw/2kw/3kw/6kw |
MAX/RAYCUS/IPG |
| Testa d'attacco di autofocus |
Il taglio speciale si dirige verso di fibra ottica |
WSX/Raytools/Precitec |
| Sistema di raffreddamento dedicato |
Doppio sistema di circolazione, tubo di titanio di scambio termico, sopra l'allarme di temperatura, protezione di flusso. |
Hanli/Tongfei |
| Sistema di trasmissione meccanico |
Ferrovia ad alta velocità di alta precisione di Taiwan Hiwin
Cremagliera di Taiwan YYC (Helican)
|
Taiwan Hiwin
Taiwan YYC
|
| Sistema di decelerazione |
Riduttore della flangia |
MOTORE |
| Valvola proporzionale |
SMC |
Il Giappone |
| Installazione elettrica |
Schneider |
La Francia |
| Inseguimento del sistema del sensore |
Induzione automatica di alta precisione, accuratezza 0,1 millimetri |
Shanghai CYPCUT |
| Dispositivo di scarico delle scorie |
Norme |
Il produttore |
| Sistema informatico |
PC industriale speciale per il laser |
Taiwan Yanxiang |
| ASCISSA |
servo unità 1000W |
Fuji/delta/Yaskawa |
| ASSE Y |
servo unità 1800W
|
Fuji/delta/Yaskawa
|
| Z-ASSE |
servo servo unità 400W |
Fuji/delta/Yaskawa |
| Taglio del software |
CNC professionale che taglia software |
Shanghai CYPCUT |
| Software di incastramento |
CYPNEST (facoltativo) |
Shanghai FSCUT |
| I / Carta della O |
32 punti |
PSL |
| Regolatore di tensione |
|
La Cina |
| Tagliatrice |
Cavalletto di precisione |
PSL |
