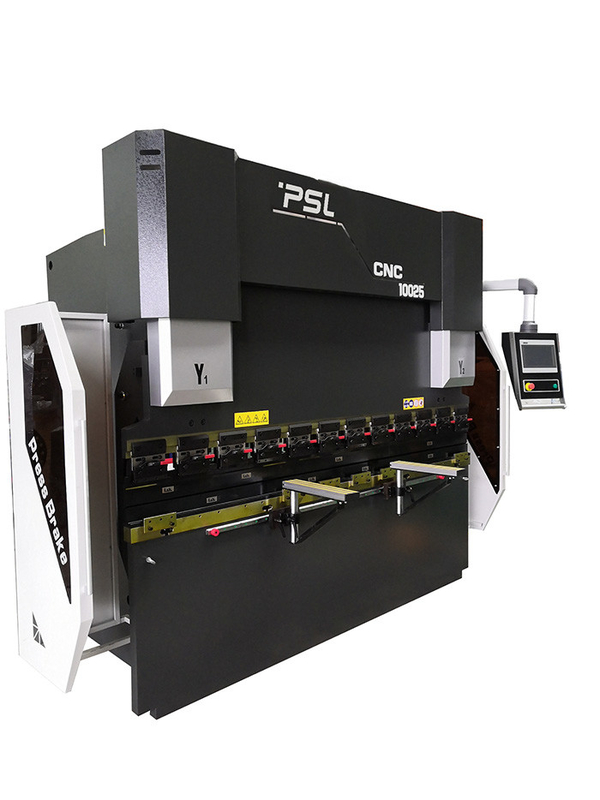

Macchina piegatubi del servo freno della stampa di CNC del freno della pressa idraulica di CNC di ESA Controller

Motore principale elettroidraulico della macchina piegatubi dello strato del freno della stampa di CNC di sincronizzazione servo





Principe e caratteristiche della macchina:



●La struttura è fatta della struttura saldata della lamiera di acciaio, le case destre e sinistre, tavola di lavoro e la base del cilindro è saldata in un'intera struttura. Dopo la saldatura, lo sforzo interno si elimina temperando, in modo dall' intero acciaio è forte e la stabilità è buona.



●Tecnologia idraulica ad alta frequenza di controllo, più veloce, più efficiente ed accurato.



●Il calibro posteriore del freno della stampa di CNC è portato il sistema posteriore del calibro delle dita di norma 2, quanto alle forme complesse i pezzi da lavorare, 4 o il sistema posteriore del calibro di 5 dita ed i dadi corrispondenti sono disponibili per il vostro scelgono.



●Secondo i dati del metallo della scheda input sul freno della stampa, il sistema di CNC può calcolare e regolare automaticamente la compensazione di deviazione della tavola che rende la lunghezza uniforme di tutti gli angoli dei pezzi in lavorazione.



●La distanza e l'altezza del tappo posteriore e del colpo del Ram sono controllate dal sistema di CNC, che è conveniente e rapido.



●Il cilindro dell'olio è stato lavorato con gli interi flowings per ottenere la migliore circostanza, come forgiato, estiguuto e temperata e benissimo frantumare e poi cromatura dura ed altri processi.  infine assembely l'importazione dell'anello sigillante, il fenomeno di perdita dell'olio in servizio il servizio di assistenza al cliente.



●Il circuito idraulico adotta il circuito idraulico integrato della strada dell'olio per ridurre l'installazione della conduttura.



●L'uso della compensazione meccanica di deviazione dà l'accesso ai pezzi in lavorazione integrali uniformi. quale può fare la tavola accade movimento relativo e che forma una curva convessa ideale, assicurandosi che le posizioni relative con il cursore tengano identicamente.







Configurazione di base:





Nessun	Nome	Di modello/fabbricazione
1	Sistema di CNC	Holland Delem DA53T, DA58T, regolatore di DA66T
2	Electrics	Electrics della Francia Schneider
3	Retro-calibro	Vite della palla + guider lineare; 3-4sets del dito che si muove sul guider lineare
4	Motore principale	Servomotore Estun o VEICHI
5	Servomotore	Nanchino Estun
6	Servo driver	Nanchino Estun
7	Commutatore di pedale	KACON, Corea del Sud
8	Anello sigillante	BAUSER e Busak+Shamban, Germania

9	Circuito idraulico	Rexroth, Germania
10	Pompa di olio	Rendimento elevato della Germania ALLEAD & pompa di olio a basso rumore della pompa del cambio interno
11	Connettore della metropolitana di olio	La Germania EMB
12	Strumento e V-dado superiori	Un insieme dello strumento superiore standard e le V muoiono
13	Retro-calibro	Vite della palla di Taiwan Hiwin e ferrovia di guida lineare
14	Cilindro dell'olio	La Cina Taifeng
15	Pressione veloce	Marca cinese
16	Compensazione di deviazione	Compensazione meccanica/tavola d'incoronazione

17	Righello grattante	L'Italia GIVI
18	Asse standard	4 +1 (Y1, Y2, X, R, +V)



Introduzione delle parti principali:



--Caratteristiche del sistema dell'Olanda Delem DA-58T:





Caratteristiche di DA-58T:



2D programmazione grafica del touch screen

15" colore di alta risoluzione TFT

• Calcolo di sequenza della curvatura
• Controllo d'incoronazione
• Controllo dell'invertitore di frequenza e del servo
• Algoritmi di controllo avanzati dell'asse y per le valvole a circuito chiuso come pure ad anello aperto.
• USB, collegamento periferico
• Software offline di profilo-t



Dati tecnici di DA-58T
Norma
Esposizione	Esposizione di schermo a colori a cristalli liquidi
Tipo	15" TFT, alta luminosità
Risoluzione	1024 x 768 pixel, colore pungente 32
Sensore di tocco	Controllo completo del touch screen (PCT-tocco)
Lampadina	LED
Capacità di stoccaggio	1 GB
Memoria degli strumenti e del prodotto	256MB
Memoria cambiabile	Azionamento di memoria di USB Flash
Software offline	Profile-58TL





-- Circuito idraulico della Germania Rexroth:













-- Giunti della Germania EMB

Forma squisita

Tenuta fine

Grande scorrimento

perdita di pressione bassa

Nessuna perdita dell'olio.













-- La Germania BAUSER e guarnizioni di Busak+Shamban

Forte capacità dell'anti-estrusione di aprire

Le guarnizioni non saranno torte o non non fliped

Buona resistenza all'usura ed assemblea facile



Buon a perfetta tenuta













-- GIVI Sensor Ruler

Il servocomando elettroidraulico completamente a circuito chiuso di uso del freno della stampa di CNC,

I segnali di posizione del Ram possono essere risposte al sistema di CNC dal righello del sensore di due lati,



poi il regolatore DA58T di CNC regola l'importo scorrente dell'olio cambiando la dimensione d'apertura della valvola sincrona

, così controllando la ram Y1, Y2 che corre allo stesso livello, mantenente lo stato parallelo del worktable.









-- Tavola d'incoronazione meccanica

• Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.
• Ogni gruppo consiste di parecchi gruppi di superfici curve tridimensionali con differenti pendii. La curva della compensazione è più vicino alla curva di deformazione del piatto dello scorrevole, che notevolmente migliora l'accuratezza lavorante della macchina piegatubi.









-- Backgauge

●Ascissa drived dal servomotore tramite vite della palla

●Asse della R drived dal servomotore tramite vite della palla

●Vite della palla di Taiwan HIWIN e guida della fodera

●tutti i servomotori

●Manuale che regola la posizione delle dita









-- Pressione veloce per riparare facilmente strumento superiore









--Un insieme dello strumento superiore standard e di doppio V-dado (stile di Amada)

Materiale: 42CrMo o su misura

Processo d'estinzione globale, alta durezza e buona resistenza all'usura.

Doppio V-dado V8, V12, V16 (su misura)











-- Sistema elettrico affidabile

• Il sistema elettrico è la Francia Schneider
• Fornito di gabinetto antipolvere per garantire il sistema elettrico di alta qualità
• Apra la porta e spenga, driver del servomotore di alta qualità.
