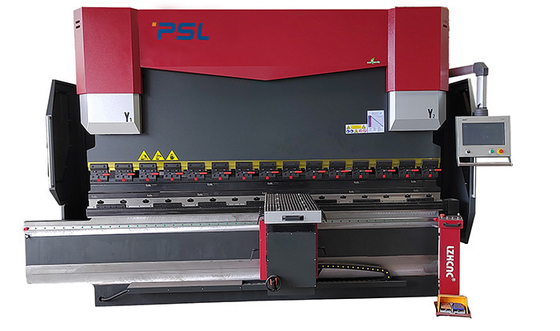

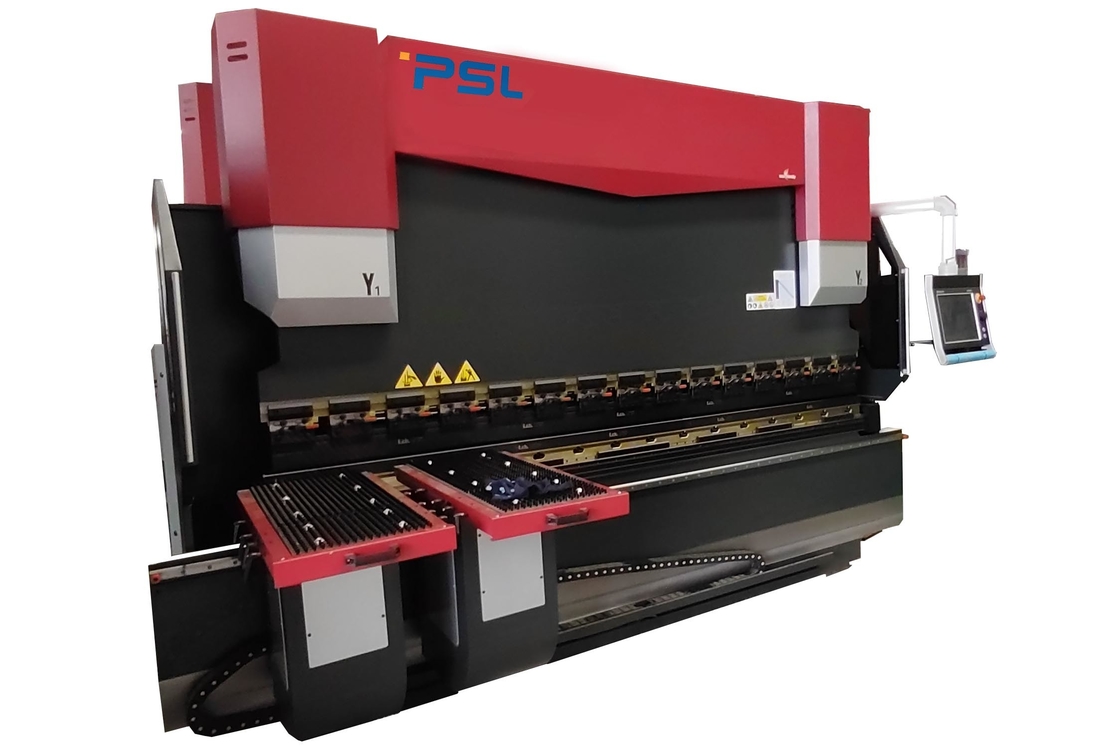

Macchina seguente 170Ton 10' del freno della pressa idraulica di CNC della piattaforma della parte anteriore di 9 assi

Lamiera sottile di CNC che piega il multi freno della stampa di asse di CNC con il supporto anteriore di seguito





Introduzione di applicazione,

Questo freno della stampa di CNC utilizza gli strumenti (utensili speciali standard o) per piegare la lamina di metallo nei pezzi in lavorazione di varie forme geometriche di sezione trasversale.

È una lamiera sottile che forma la macchina progettata per l'elaborazione della lamiera sottile laminante a freddo.

È ampiamente usato in lamiera sottile che piega, quali l'automobile, la fabbricazione degli aerei, l'industria leggera, la costruzione navale, il contenitore, l'elevatore, i veicoli ferroviari ed altre industrie.





Principe e caratteristiche della macchina:





1, struttura del freno della stampa:
1) struttura acciaio-saldata completa; le case lasciate e giuste, la tavola di lavoro e la base del cilindro sono saldate in un'intera struttura.

2) Dopo la saldatura, lo sforzo interno si elimina temperando, in modo dall' intero acciaio è forte e la stabilità è buona.
2) Software di analisi agli'elementi finiti di ANSYS per assicurare l'affidabilità della macchina e della precisione.



2, circuito idraulico:
1) Sistema integrato di controllo importato da Rexroth Germania;
2) fa diminuire l'installazione delle condutture;
3) assicura la stabilità di lavoro ed il migliore aspetto.



3, cilindri principali dell'olio:
1) modo di controllo del ciclo chiuso: Valvola elettroidraulica della Germania servo e righello stridente importato;

2) Tecnologia idraulica ad alta frequenza di controllo, più veloce, più efficiente ed accurato.
3) Completamente differente dalle macchine piegatubi dell'arresto meccanico tradizionale;
4) alta precisione della posizione e del piegamento della scivolata;
5) operazione accurata e stabile



4, calibro posteriore:
1) vite della palla di alta qualità e guider lineare per assicurare la precisione di fermata.
2) il blocco multiasse più funzionale è disponibile secondo il requisito del cliente.

3) Gli insiemi di norma 2 delle dita montate nel guider lineare installato sul fascio posteriore del calibro, quanto alle forme complesse i pezzi da lavorare, 4 o il sistema posteriore del calibro di 5 dita ed i dadi corrispondenti sono disponibili per il vostro scelgono.



5, lati del corpo due:
1) C ha modellato i piatti misura da entrambi i lati;
2) il righello della grata di alta precisione è sulla C ha modellato i piatti;
3) evita le influenze su precisione di piegamento in seguito alla distorsione del corpo di macchina durante il processo di piegamento.



6, regolatore di CNC:

1) Tutte le azioni (asce di X, della R, di Z che corrono) del tappo del Retro-calibro dal sistema di CNC;

2) Il colpo del Ram è controllato dal sistema di CNC

3) Lo scorrimento e la pressione del circuito idraulico sono controllati dal sistema di CNC

4) L'adeguamento della compensazione di deviazione è controllato dal sistema di CNC

5) Tutte le operazioni sono convenienti e rapide.









Configurazione di base:





Nessun	Nome	Di modello/fabbricazione
1	Sistema di CNC	Regolatore di Holland Delem DA66T SEC S650 CYBELEC CT12 LZ-1000
2	Electrics	Electrics della Francia Schneider
3	Retro-calibro	Vite della palla + guider lineare; 2sets del dito che si muove sul guider lineare
4	Motore principale	Motore a corrente alternata di Siemens
5	Servomotore	Nanchino Estun
6	Servo driver	Nanchino Estun
7	Commutatore di pedale	KACON, Corea del Sud
8	Anello sigillante	BAUSER e Busak+Shamban, Germania



9	Circuito idraulico	Rexroth, Germania
10	Pompa di olio	Rendimento elevato della Germania ALLEAD & pompa a basso rumore del cambio interno
11	Metropolitana di olio Jointors	La Germania EMB
12	Strumento e V-dado superiori	Un insieme dello strumento superiore standard e le V muoiono
13	Retro-calibro	Vite della palla di Taiwan e guider lineare
14	Cilindro dell'olio	La Cina Taifeng
15	Pressione rapida	Marca cinese
16	Compensazione di deviazione	Compensazione meccanica/tavola d'incoronazione

17	Righello grattante	L'Italia GIVI
18	Asse standard	8 +1 (Y1, Y2, X, R, Z1, Z2, Z3, Z4+V)





Introduzione delle parti principali:



-- Regolatore DELEM DA66T di CNC:



-- Servo circuito idraulico di Rexroth:













-- Giunti della Germania EMB











-- GIVI Grating Ruler

Il servocomando elettroidraulico completamente a circuito chiuso di uso del freno della stampa di CNC,

I segnali di posizione del Ram possono essere risposte al sistema di CNC dal righello del sensore di due lati,



poi il regolatore DA66T di CNC regola l'importo scorrente dell'olio cambiando la dimensione d'apertura della valvola sincrona

, così controllando la ram Y1, Y2 che corre allo stesso livello, mantenente lo stato parallelo del worktable.









-- Tavola meccanica compensazione/di incoronazione

• Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.









-- Tappo di Backgauge,

●Ascissa drived dal servomotore tramite vite della palla

●Asse della R drived dal servomotore tramite vite o cremagliera della palla

●Manuale che regola la posizione delle dita

●Z1, Z2 riduce (dito 1 e 2) drived dal servomotore tramite cremagliera di merce (facoltativa)

●Z3, asce Z4 drived dai servomotori per sostenere seguito del piatto d'acciaio durante il piegamento

●tutti i motori di drivServo













-- Pressione rapida per riparare fastly e facilmente strumento superiore









--Strumento superiore standard e doppio V-dado (stile di Amada) sulla macchina

Materiali: 42CrMo

Processo d'estinzione globale, alta durezza e buona resistenza all'usura.

V-dado singolo o doppio V8, V12, V16 (su misura)









-- Guarnizioni del cilindro della Germania BAUSER e di Busak+Shamban









-- Sistema elettrico affidabile

• Componente elettrica (relè, contattori) Francia Schneider
• Grado antipolvere IP54 del gabinetto per garantire il sistema elettrico di alta qualità
• Funzione della porta aperta e spento

• Driver del servomotore di Estun di alta qualità
