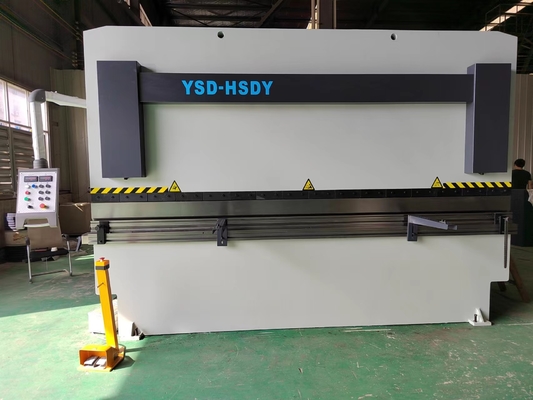

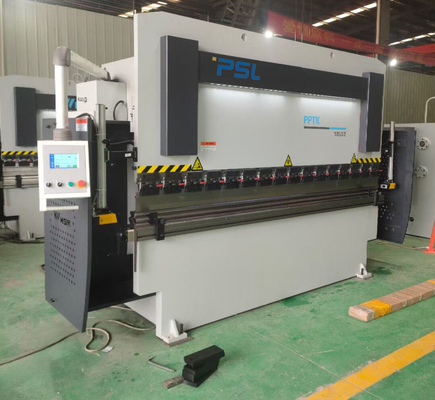

Macchina piegatubi di piastra metallica PPT-125t/3200 200T/4000 di 200 Ton Cnc Hydraulic Press Brake

200 serie di piastra metallica della macchina piegatubi PPT-125t/3200 200T/4000 PPT di Ton Cnc Hydraulic Press Brake





Caratteristiche principali di questo freno della pressa idraulica:



1. la trasmissione idraulica, i cilindri dell'olio ad entrambe l'estremità della macchina utensile è sistemata sul pattino direttamente per determinare il lavoro scorrevole, che presenta i vantaggi di lavoro stabile, dell'operazione conveniente, della sicurezza e dell'affidabilità.

2.  Il meccanismo di sincronizzazione del cursore adotta l'asse meccanica di torsione per controllare la sincronizzazione del cursore, che ha l'alta accuratezza di sincronizzazione e forte anti abilità eccentrica del carico.

3.  L'arresto meccanico è utilizzato per controllare il centro morto più basso, che è stabile ed affidabile con alta precisione.

4.  Il banco da lavoro manuale della compensazione di deviazione di tutto è facile da regolare.

5.  La funzione concentrare morta più bassa di ritardo della tenuta di pressione può ridurre il rimbalzo del pezzo in lavorazione ed assicurare l'accuratezza del pezzo in lavorazione.

6.   Ha la funzione di veloce in avanti da lavorare in avanti per assicurare l'allineamento accurato dell'operatore.

7.   Numero delle asce di NC: X (fermata posteriore), y (fermata della ram)











Componenti principali del freno della pressa idraulica:



Modello facoltativo	Produttore	Osservazioni
Sistema di CNC	E300T TP-10S DA41T	ESTUN EASYCAT DELEM	(Facoltativo)
Circuito idraulico	Elettrovalvole a solenoide principali	Rexroth IN PRIMO LUOGO
Sigillamenti	cilindri	MERKEL NOK
Calibro posteriore	Servomotore Vite della palla + guider lineare	EASYCAT Taiwan
Pompa di olio	Pompa di olio interna dell'ingranaggio	NACHI Soleggiato
Alimentazione di rete	Motore a corrente alternata Servomotore	Wanbang VEICHI	(Facoltativo)
Tavola di lavoro	Tavola d'incoronazione manuale Tavola d'incoronazione meccanica motorizzata	PSL PSL	Facoltativo
Sicurezza	Recinti d'acciaio dei lati della parte anteriore due Protezione sicura posteriore del sensore	PSL	(Facoltativo)
Braccio anteriore di sostegno	Braccio semplice fisso di sostegno le armi di sostegno hanno montato sulla guida lineare	PSL	(Facoltativo)
Tensione	380V/50HZ	PSL	Su misura
Componente elettrica	Relè di Schneider, contattore	Schneider
Pedale	Commutatore verticale coreano di Kaikun	La Cina
Deptj della gola	400mm 400-600mm (facoltativo)	PSL







Funzioni principali del freno della stampa:



1. Questo freno della stampa è progettazione assistita da elaboratore adottata dalla tecnologia di LVD. La struttura, la ram ed altre parti importanti sono analizzate dal software di analisi agli'elementi finiti di ANSYS per assicurare la forza e la razionalità strutturale del telaio.



2.   La macchina piegatubi usa la struttura saldata d'acciaio completa, vibrante il trattamento di invecchiamento per rimozione dello sforzo interno, con alte rigidità e stabilità. Lavorare del telaio adotta il metodo lavorante di pressione di una volta di grande alesaggio del pavimento e di centro di lavorazione e del fresatrice del cavalletto commovente per assicurare l'accuratezza lavorante delle parti.







3.   Adopt ha integrato il sistema di controllo idraulico, più affidabile e facile per manutenzione.
le scelte particolari dell'installazione concedono ottenere particolarmente i livelli acustici moderati entrambi sulle macchine della capacità media. Sovraccarichi la protezione di straripamento è equipaggiato al circuito idraulico, che può non assicurare perdita ed il livello di olio può essere letto direttamente o visto.





4.    La torsione Antivari ha forzato la sincronizzazione meccanica, equilibrio del tappo di limite con l'asse y di alta precisione.



5.    Il calibro posteriore è saldato dalla struttura d'acciaio ed ha alta rigidità. È guidato dal servomotore, dalla vite della palla e dalla guida lineare per accertarsi dell'operazione di alta precisione.



6.   Le dita del retro-calibro ha l'alto parallelismo ed adeguamento rapido su guider lineare.





7.    Meccanismo di adeguamento dell'indipendente della ram dall'assemblea del cilindro dell'olio per migliorare effetto di sigillatura.



8.    Lo strumento superiore speciale misura con la pressione rapida progettata per il piegamento dei piatti sottili di acciaio inossidabile.

V-dado 4-way con differenti aperture





9.    Pedale del piede con l'arresto di emergenza.



10.    Copertura anteriore della ram con la lampada per accendersi.



11.    Clampings superiori veloci/rapidi dello strumento



12.    Regolatore di CNC per il freno della pressa idraulica: Delem DA41T, EASYCAT EP10s

Questo il regolatore può controllare soltanto due servo asse-x & Y e la tavola crwoning.

la funzione di programmazione di Multi-lavoro-punto può raggiungere un'operazione automatica e un posizionamento contnuous o procedure a più gradi come pure un adeguamento di precisione automatico per le posizioni del tappo posteriore e del blocco scivolante;











Funzioni o parti facoltative,



1.   I movimenti anteriori dei sostenitori uniformemente su guider lineare lungo il worktable dentro rightward o leftward, anche possono essere regolato su e giù.



2. protettore sicuro del laser.



3. ha motorizzato la tavola d'incoronazione meccanica.



5. aggiornamenti del motore principale al servomotore.



6. fascio del Retro-calibro con doppio guider lineare per muovere facilmente le dita.



7. gola di profondità su a 600mm o a più.



























PPT (K) parametri principali di serie del freno della stampa.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN di pressione nominale	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Larghezza pieghevole millimetro del bordo	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Gioco di colonna millimetro	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Colpo millimetro del cursore	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distanza millimetro di adeguamento del cursore	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distanza fra il cursore e la tavola millimetro	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profondità millimetro della gola	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Larghezza millimetro del Worktable	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Determinare velocità mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Velocità di lavoro mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Velocità di ritorno mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Chilowatt di potere del motore	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Peso netto della macchina utensile chilogrammo	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Blocco posteriore che spazia il millimetro	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L del serbatoio di combustibile	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Lunghezza globale millimetro di dimensione	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensioni millimetro	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Dimensione alto millimetro di aspetto	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
