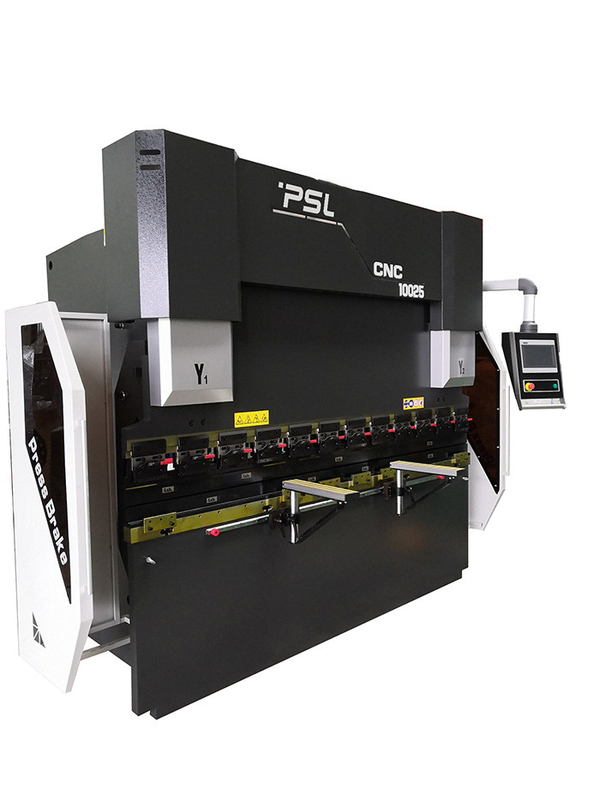

l'elettro CNC idraulico della macchina piegatubi dello strato di 135T 10ft placca la macchina piegatubi

macchina piegatubi elettroidraulica della lamiera sottile del freno della stampa di CNC di sincronizzazione di 135T 10ft







Parametri di base:

Di serie no.	Nome	Unità	HPE135/3100
1	Pressatura della forza	Kn	1350
2	Lunghezza di Max.bending	millimetro	3100
3	Distanza fra le strutture	millimetro	2600
4	Max Opening Height	millimetro	500
5	Ram Stroke	millimetro	200
6	Profondità della gola	millimetro	400
7	Velocità di avvicinamento	millimetro/sec	150
8	Velocità di lavoro	millimetro/sec	10
9	Velocità di ritorno	millimetro/sec	110
10	Y1, precisione di Y2-axis	millimetro	0,02
11	Colpo posteriore del calibro dell'ascissa	millimetro	600
13-	Rettitudine del pezzo da lavorare	mm/m	≤0.03
14-	X e R di accuratezza di asse	mm/m	0,05
15-	Front Arms fisso	pc	2
16-	Dito posteriore del calibro	pc	3
17-	incoronazione di V-asse	Incoronazione meccanica
18-	Asce di controllo di CNC	Y1, Y2, X, R, +V
19-	Potere del motore principale	chilowatt	11
20-	Sistema di CNC	DELEM DA53T
21	Lunghezza della macchina	millimetro		4200
22	Larghezza della macchina	millimetro		2100
23	Altezza della macchina	millimetro		2570
24	Peso della macchina	chilogrammo		8700





Configurazione di base:





Nessun	Nome	Di modello/fabbricazione
1	Sistema di CNC	Holland Delem DA53T, DA58T, regolatore di DA66T
2	Electrics	Electrics della Francia Schneider
3	Retro-calibro	Vite della palla + guider lineare; 3-4sets del dito che si muove sul guider lineare
4	Motore principale	Servomotore Estun o VEICHI
5	Servomotore	Nanchino Estun
6	Servo driver	Nanchino Estun
7	Commutatore di pedale	KACON, Corea del Sud
8	Anello sigillante	BAUSER e Busak+Shamban, Germania

9	Circuito idraulico	Rexroth, Germania
10	Pompa di olio	Rendimento elevato della Germania ALLEAD & pompa di olio a basso rumore della pompa del cambio interno
11	Connettore della metropolitana di olio	La Germania EMB
12	Strumento e V-dado superiori	Un insieme dello strumento superiore standard e le V muoiono
13	Retro-calibro	Vite della palla di Taiwan Hiwin e ferrovia di guida lineare
14	Cilindro dell'olio	La Cina Taifeng
15	Pressione veloce	Marca cinese
16	Compensazione di deviazione	Compensazione meccanica/tavola d'incoronazione

17	Righello grattante	L'Italia GIVI
18	Asse standard	4 +1 (Y1, Y2, X, R, +V)



Principe e caratteristiche della macchina:



●La struttura è fatta della struttura saldata della lamiera di acciaio, le case destre e sinistre, tavola di lavoro e la base del cilindro è saldata in un'intera struttura. Dopo la saldatura, lo sforzo interno si elimina temperando, in modo dall' intero acciaio è forte e la stabilità è buona.



●Tecnologia idraulica ad alta frequenza di controllo, più veloce, più efficiente ed accurato.



●Il calibro posteriore del freno della stampa di CNC è portato il sistema posteriore del calibro delle dita di norma 2, quanto alle forme complesse i pezzi da lavorare, 4 o il sistema posteriore del calibro di 5 dita ed i dadi corrispondenti sono disponibili per il vostro scelgono.



●Secondo i dati del metallo della scheda input sul freno della stampa, il sistema di CNC può calcolare e regolare automaticamente la compensazione di deviazione della tavola che rende la lunghezza uniforme di tutti gli angoli dei pezzi in lavorazione.



●La distanza e l'altezza del tappo posteriore e del colpo del Ram sono controllate dal sistema di CNC, che è conveniente e rapido.



●Il cilindro dell'olio è stato lavorato con gli interi flowings per ottenere la migliore circostanza, come forgiato, estiguuto e temperata e benissimo frantumare e poi cromatura dura ed altri processi.  infine assembely l'importazione dell'anello sigillante, il fenomeno di perdita dell'olio in servizio il servizio di assistenza al cliente.



●Il circuito idraulico adotta il circuito idraulico integrato della strada dell'olio per ridurre l'installazione della conduttura.



●L'uso della compensazione meccanica di deviazione dà l'accesso ai pezzi in lavorazione integrali uniformi. quale può fare la tavola accade movimento relativo e che forma una curva convessa ideale, assicurandosi che le posizioni relative con il cursore tengano identicamente.









Introduzione delle parti principali:



--Caratteristiche del sistema dell'Olanda Delem DA-53T:



Il DA-50T-series offre la programmazione di CNC la più facile basata sull'interfaccia utente grafica del touch screen di Delem. Il nuovo compatto DA-53T aggiunge una soluzione a comando a tocco completa avanzata per i freni sincronizzati della stampa.

Questo pannello ha basato il controllo, norma capace di controllo delle fino a 4 asce, può essere integrato in gabinetti come pure essere utilizzato in un alloggio pendulant facoltativo del braccio. Il suo 10,1» colore di alta risoluzione TFT dell'ampio schermo, con la multi tecnologia di tocco del grado industriale, dà l'accesso all'interfaccia utilizzatori provata di Delem. Permette alla navigazione diretta di tocco «di accesso diretto» fra la programmazione del prodotto e la produzione reale. Le funzioni sono individuate dove necessarie, l'ergonomia ottimizzata d'offerta in tutto l'intera applicazione.

Le curvature di adeguamento e della prova di macchina sono ridotte ad un minimo con un rapido ed il collegamento facile del lavoro sequence.USB di programma--produzione permette al backup veloce dello strumento e del prodotto facendo uso dei memory stick di USB.

Le funzioni di controllo standard della macchina sono Y1-Y2, X, R-asse ed incoronare. Il secondo asse posteriore del calibro può anche essere fissato come asse di Z.



Caratteristiche di DA-53T:

l navigazione di tocco «di accesso diretto»

l 10,1» colore di alta risoluzione TFT

l fino a 4 asce (Y1, Y2 + 2 asce aus.)

l controllo d'incoronazione

l strumento/biblioteca prodotto/del materiale

l servo e controllo dell'invertitore di frequenza

la l ha avanzato gli algoritmi di controllo dell'asse y per le valvole a circuito chiuso come pure ad anello aperto.

l TandemLink (opzione)

l collegamento del memory stick di USB

l software offline di Profile-53TL





-- Circuito idraulico della Germania Rexroth:















-- La Germania BAUSER e guarnizioni di Busak+Shamban

Forte capacità dell'anti-estrusione di aprire

Le guarnizioni non saranno torte o non non fliped

Buona resistenza all'usura ed assemblea facile



Buon a perfetta tenuta













-- GIVI Sensor Ruler

Il servocomando elettroidraulico completamente a circuito chiuso di uso del freno della stampa di CNC,

I segnali di posizione del Ram possono essere risposte al sistema di CNC dal righello del sensore di due lati,



poi il regolatore DA58T di CNC regola l'importo scorrente dell'olio cambiando la dimensione d'apertura della valvola sincrona

, così controllando la ram Y1, Y2 che corre allo stesso livello, mantenente lo stato parallelo del worktable.









-- Tavola d'incoronazione meccanica

• Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.
• Ogni gruppo consiste di parecchi gruppi di superfici curve tridimensionali con differenti pendii. La curva della compensazione è più vicino alla curva di deformazione del piatto dello scorrevole, che notevolmente migliora l'accuratezza lavorante della macchina piegatubi.







-- Backgauge

●Ascissa drived dal servomotore tramite vite della palla

●Asse della R drived dal servomotore tramite vite della palla

●Vite della palla di Taiwan HIWIN e guida della fodera

●tutti i servomotori

●Manuale che regola la posizione delle dita









-- Pressione veloce per riparare facilmente strumento superiore









--Un insieme dello strumento superiore standard e di doppio V-dado (stile di Amada)

Materiale: 42CrMo o su misura

Processo d'estinzione globale, alta durezza e buona resistenza all'usura.

Doppio V-dado V8, V12, V16 (su misura)











-- Sistema elettrico affidabile

• Il sistema elettrico è la Francia Schneider
• Fornito di gabinetto antipolvere per garantire il sistema elettrico di alta qualità
• Apra la porta e spenga, driver del servomotore di alta qualità.
