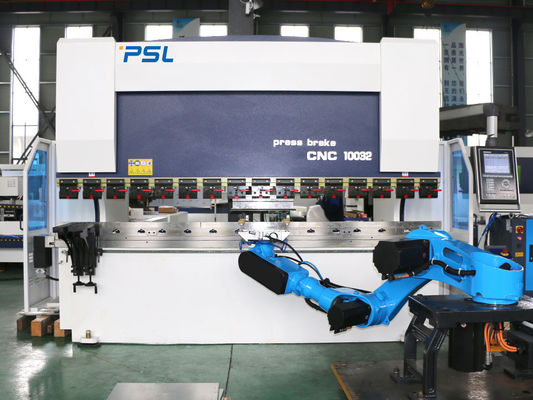

Servo freno Elettrico-idraulico della stampa di CNC con il piegamento automatico del robot
Introduzione di applicazione,
Questa macchina di CNC è composta di un freno della stampa di CNC, di un robot, di sistema d'alimentazione, di sistema di presa e di sistema automatico di allineamento per l'ingranaggio posteriore. Il robot di piegamento può conservare la manodopera, ha valore di poco uso, assicura la consistenza dei pezzi in lavorazione di piegamento e contribuisce a migliorare l'immagine aziendale e la competitività ad un di più alto livello.
I freni della stampa ed i robot di piegamento sono attrezzatura indispensabile in lamiera sottile che elabora e sono ampiamente usati in varie industrie di trasformazione della lamiera sottile, quali gli aerei, navi, automobili, attrezzature elettroniche, strumentazione e attrezzatura medica ed altre industrie metalmeccaniche dello strato.
Principe e caratteristiche della macchina:
1. I servomotori elettroidraulici di CNC + pompa la stampa che di CNC il freno è due servo motori principali che guida 2 pompe di modo per controllare contemporaneamente il Ram up/down.
2. Macchina piegatubi di CNC con progettazione aerodinamica, l'alta velocità, l'alta precisione, l'alta rigidità e la prestazione stabile.
3. La buona struttura antidetonante (costruzione del piatto dell'saldare-acciaio), intera struttura sta temperanda, riduce la modifica, facendo uso di grande CNC Broing & la fresatrice, processo in una volta, assicura di alta precisione.
4. Il dispositivo d'incoronazione (idraulico) meccanico della compensazione è fornito.
5. Backgauge è guidato dai servomotori digitali, mobili con la vite della palla, guida dalla guida lineare. Alta precisione.
Le multi asce del backgauge sono struttura d'acciaio disponibile della macchina della saldatura ottiene il trattamento di tempera con il regolatore costante di CNC di accuratezza.
6. Facendo uso della marca famosa internazionale nelle componenti importanti come la pompa, la valvola, le guarnizioni, le unità elettriche e servo e sistema di CNC.
7. Forza esecutiva elevata, alto livello e professionale gruppo montato alta macchina.
8. Progettazione della salvaguardia di potere, con protezione leggera della tenda, funzione spenta della porta aperta, più sicurezza quando funzionano.
9. La prospettiva di modo, delicata e bella, macchine è progettazione compatta, il piccolo ingombro a pavimento, l'operazione facile.
10. Lo strumento & le V superiori muoiono e worktable crwoning sostituibile, pezzo fucinato e precisione stridenti, riparazione dei bulloni.
11. serie completa di dispositivo di piegamento del robot, compreso il robot, succhiante struttura, la piattaforma dei materiali, posizionanti piattaforma, ecc…
Descrizione di programma (punti di operazione):
L'operatore preme il → del pulsante di avvio
Il robot prende il materiale dal piatto materiale superiore e lo dispone sulla gravità che si concentra il → della piattaforma
Dopo il posizionamento, il robot prende il materiale per piegare alla macchina piegatubi e piega le caratteristiche di borsatura sul → di entrambi i lati
Dopo il piegamento, il robot mette il pezzo in lavorazione sulla struttura di conversione di posizione e commuta il → di posizione
Dopo il cambiamento della posizione, il robot afferra il pezzo in lavorazione per piegare il → della caratteristica della scanalatura del collo d'oca
Dopo il piegamento, il robot dispone il pezzo in lavorazione sul → materiale più basso del piatto
Completi la curvatura
Esigenze di lavoro di piegamento del robot:
Il periodo di piegamento di un pezzo singolo del robot è circa: minimo/pc; (entro 24 ore)
Stima di piegamento di tempo del robot:
Lavoro di piegamento del singolo pezzo in lavorazione del robot: circa lo S.
Introduzione delle parti principali:
-- Regolatore DELEM DA53T di CNC:
-- Servo circuito idraulico di Rexroth:
-- GIVI Grating Ruler
Il servocomando elettroidraulico completamente a circuito chiuso di uso del freno della stampa di CNC,
I segnali di posizione del Ram possono essere risposte al sistema di CNC dal righello del sensore di due lati,
poi il regolatore DA66T di CNC regola l'importo scorrente dell'olio cambiando la dimensione d'apertura della valvola sincrona
, così controllando la ram Y1, Y2 che corre allo stesso livello, mantenente lo stato parallelo del worktable.
-- Tavola meccanica compensazione/di incoronazione
- Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.
-- Tappo di Backgauge,
●Ascissa drived dal servomotore
●Asse della R drived dal servomotore
●Z1, Z2 riduce (dito 1 e 2) drived dal servomotore (facoltativo)
●Z3, le asce Z4 drived dai servomotori per sostenere seguito del piatto d'acciaio durante il piegamento (facoltativo)
●tutte le asce drived dai servomotori
-- Pressione rapida per riparare fastly e facilmente strumento superiore
--Strumento superiore standard e doppio V-dado (stile di Amada) sulla macchina
Materiali: 42CrMo
Processo d'estinzione globale, alta durezza e buona resistenza all'usura.
V-dado singolo o doppio V8, V12, V16 (su misura)
-- Guarnizioni del cilindro della Germania BAUSER e di Busak+Shamban
-- Sistema elettrico affidabile
- Componente elettrica (relè, contattori) Francia Schneider
- Grado antipolvere IP54 del gabinetto per garantire il sistema elettrico di alta qualità
- Funzione della porta aperta e spento
- Driver del servomotore di Estun di alta qualità
