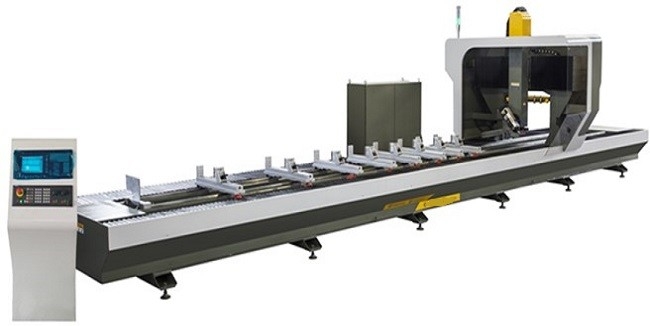

Perforazione di alluminio di CNC del PVC di profilo della tagliatrice di CNC di 4 assi e macchina di spillatura

fresatura di perforazione di taglio di CNC del PVC di profili della lega di alluminio del centro di lavorazione di CNC 4-axis e macchina di spillatura





Descrizione di prodotto dettagliata:



È adatto a macinazione, processi a perforazione, a taglio e ad altro del profilo della lega di alluminio, del PVC, della lega leggera e di altri materiali.



Una pressione di volta può realizzare l'elaborazione di tutta la superficie di angolo - 110 di ︒ ~ + ︒ 110 con alta efficienza del lavoro.



Fornito del sistema di CNC di Siemens 828d, ha l'operazione veloce, la prestazione eccellente e funzione potente.



Fornito del fuso motorizzato ad alta velocità italiano di HSD ed azionamento di Siemens di servo.



Rivista mobile con le posizioni di 6/8 di strumento. Il dispositivo può identificare automaticamente la posizione di lavoro e muoversi e premere da sè.



La vite della palla di HIWIN, la ferrovia di guida lineare, lo scaffale importato e le parti pneumamtic Aero-tecniche di Taiwan sono adottati.



L'attrezzatura è fornita del dispositivo di protezione, dell'indicazione della sicurezza e delle funzioni dell'allarme dell'errore.





I parametri tecnici principali:





Tipo di macchina	KT-S860-4
Dimensione lavorante:  Viaggio dell'ascissa	8500mm
Viaggio dell'asse y (3-axes)                                      Viaggio dell'asse y (4-axes)	650mm 600mm
viaggio di Z-asse	500mm
gamma di angolo di Un-asse	︒ - ︒ 110 - +110 ︒
Area di lavoro: Asse asse y/dell'ascissa/Z	8500/6500/500 di millimetro
Precisione:     Posizionamento	±0.05 millimetro
Ascissa di ripetibilità                                           Asse y                                           Z-asse                                           Un-asse	±0.02 millimetro ±0.015 millimetro ±0.01 millimetro ±0.01 millimetro
Perforazione e verticalità di macinazione	0.1/100 millimetri
Cylindricity	0,1 millimetri
La rugosità di superficie di superficie di perforazione e di macinazione	Ra1.6 um
Il tasso d'entrata: Asse asse y/dell'ascissa/Z	70/40/40 di m/min
Un-asse	102 r/min
Tempo del cambiamento dello strumento	8s
Fuso: potere/velocità (Italia HSD Spindler)	7.5kw/24000 RPM
Il servomotore (Yaskawa): Ascissa/asse/Un-asse dell'asse y/Z	3.3/2.3/3.3/0.85/ chilowatt
La perforazione ed il diametro di macinazione del mandrino	Φ16/la lama per sega Φ120~Φ215 millimetro
Tensione/potere totale	CHILOWATT 380V 50 HZ/20
Dimensioni globali:	11300×2500×3200 millimetro
Dimensioni del gruppo di regolazione:	600×1400×1800 millimetro
L'alimentazione necessaria:	20 KVA
Pressione d'aria	6~8 kg/cm2











































































































Capacità d'elaborazione di base KT-S860:



Macinazione & scanalare	Fiancheggi lavorare	Lavorare di perforazione	Fresatura di fronte	taglio
Coltello di fresatura Ø8	Coltello di fresatura Ø8	Testa di perforazione Ø12	Lama millling Ø60	Ø160 la lama per sega
Velocità 18000r/m	Velocità 15000r/m	Velocità 3000r/m	Velocità 10000r/m	Velocità 4000r/m
profondità di taglio 4 millimetri	larghezza di taglio 8mm	requisito trattato di perforazione	Profondità di macinazione 3 millimetri	Taglio del requisito trattato
Velocità di avanzamento 3m/min	Velocità di avanzamento 3m/min	0.8m/min	3m/min	1m/min





Configurazione di attrezzatura:

1 motore mandrino: 7.5KW (ATC) HSD Italia ha importato il fuso motorizzato ad alta velocità;

2 tutta la struttura della struttura d'acciaio: trattamento di sforzo, lavorare di precisione;

ferrovia di guida 3: La X, Y, asse di Z è ferrovia di guida lineare importata (ferrovia di guida di precisione di Taiwan HIWIN);

4 X, trasmissione dell'asse y: l'uso dell'azionamento importato dello scaffale di ingranaggio di alta precisione;

Trasmissione dell'asse di 5 Z: azionamento importato della vite della palla di alta precisione (Taiwan HIWIN);

6 un'asse di giro di asse;

una posizione di 6 strumenti: biblioteca rotatoria mobile dello strumento di 6 stazioni;  L'Italia ha importato la maniglia ISO30; .

7 forniti di dispositivo automatico della regolazione dello strumento affinchè rivelatore lungo individuino lunghezza dello strumento;

tavola di funzionamento 8: 8 insiemi del dispositivo di posizionamento automatico, con il tipo dispositivo di serraggio di T della scanalatura;

sistema di azionamento 9: adozione unità di azionamento senza spazzola di Siemnes di servo;

traina 10: Tecnologia tedesca;

dispositivo di raffreddamento di spruzzo 11;

Strumento della regolazione di 12 strumenti: individui automaticamente la lunghezza dello strumento;

13 sistema operativo di controllo di Siemens 828D

14 3D insieme portatile del regolatore 1;

gruppo di regolazione 15: le componenti elettriche principali, il controllo industriale, il sistema di controllo tutto sono importate;

sistema operativo 16: Sistema di controllo di Siemens;

Sistema di CNC 17, sistema di software Siemens
