Taglio della bobina di Decoiling alla linea di lunghezza per la macchina di taglio della striscia della laminazione del trasformatore

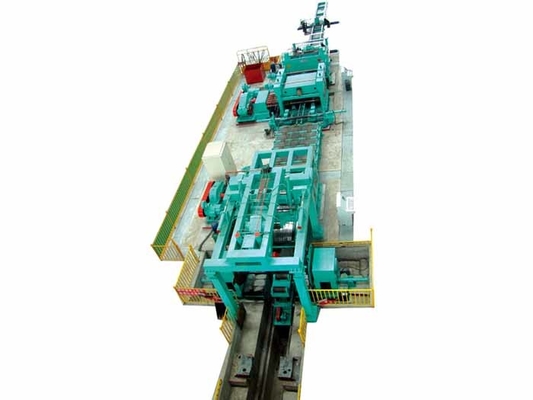

Coil a caldo svolgere-fendere-livellare-taglio-alla linea di produzione combinata d'impilamento





Prestazione e caratteristiche:



Questa linea di produzione combinata consiste del uncoiler, dell'alimentatore, del pizzico, pre - livellatore, taglio del residuo, doppia taglierina scambiata, bobinatrice del residuo, livellatore fine, taglio, impilatore, uncoiler, ecc. che è usato per il taglio della bobina d'acciaio nella larghezza e nella lunghezza richieste in modo da produrre il materiale per la fabbricazione della struttura d'acciaio, fascio di H, fascio dell'automobile, saldatura del tubo, stampaggio a freddo, perforare, ecc.



La linea di taglio controllo dello SpA, interfaccia uomo/macchina, secondo un alto livello di automazione, operazione ed affidabile semplici.



Può essere usato per elaborare le bobine del metallo di acciaio inossidabile, del acciaio al carbonio, del ferro, dell'alluminio, del nastro galvanizzato, del rame e di altri materiali. È ampiamente usato in tubo di saldatura, in automobile, in orologio, nei materiali da costruzione del metallo, in impianto industriale ed in altri campi.





Processo tecnologico:



Elabori lo scorrimento,

Flusso trattato: ━ svolgentesi d'alimentazione del ━ che preme il ━ del cavo che preme il ━ iniziale di correzione del leveling━ della testa d'attacco del taglio del ━ di transizione del ━ approssimativo del worktable del ━ (sedile doppio delle lame) del ━ della presa del bordo del cavo del ━ separazione di taglio guidante pre e ━ guidante del meccanismo della stampa del ━ di transizione del ━ materiale della tavola che livella ━ tagliato al ━ di taglio dell'incrocio del ━ di lunghezza che soppressione ━ che scarica l'imballaggio manuale del ━.





Parametri tecnici principali di SLC- (1-6) x1600mm,



1.	Materiale	Acciaio al carbonio laminato a caldo σs ≤235MPa del σb ≤460MPa
2.	Spessore d'acciaio	1mm~6mm
3.	Larghezza d'acciaio	800~1600mm
4.	Bobina O.D	800~2000mm
5.	Identificazione della bobina	Φ508━Φ610mm━Φ760mm
6.	Peso d'acciaio della bobina	30T
7.	Diametro del perno del coltello	Φ320mm;
8.	Durezza della lama	HRC56°-59°
9.	Specificazione della lama	Φ320mm×φ480mm×10mm Φ320mm×φ480mm×20mm
10.	Materiale della lama	H13K
11.	Quantità della fessura	6mm/24strips 5mm/30strips 4mm/35strips 3mm/40strips
12.	Raddrizzamento del diametro del rullo	Φ160mm
13.	Raddrizzamento della distanza del rullo	Φ188mm
14.	di scape Taglio lunghezza	2000mm – 6100mm
15.	Taglio della precisione di larghezza	±0.1mm
16.	Precisione di lunghezza di taglio	±1.5mm
17.	Precisione diagonale	±1.5mm
18.	Larghezza di Min. Slitting	25mm
19.	Taglio della velocità	0-50m/min
20.	Livellamento della velocità	0-28m/min
21.	Spessore di Max. Slitting	6mm
22.	Larghezza dell'argano del residuo	≥1.5times di spessore del piatto
23.	Altezza della tavola di funzionamento	800mm
24.	Potere	380V/50HZ/3ph



















































































Parametri tecnici:

Modello	3-12x2200mm	4-16x2200mm	5-20x2200mm
Spessore (basato su tipo d'acciaio Q235)	3-12mm	4-16mm	5-20mm
Larghezza	900-2200mm	900-2000mm	900-2200mm
Peso della bobina	35T	35T	35T
Widith di rivestimento	≥80mm	≥100mm	≥150mm
Taglio delle strisce	≤7	≤5	≤3
Velocità di seduta	0-30m/min	0-25m/min	0-20m/min
Area occupata	48x11m	50x11m	56x11m
Potere	630kw	820kw	1050kw





Componenti principali della linea:



Nessun	Nome	Quantità
1.	piattaforma V tipa di stoccaggio	2 unità
2.	Carrello d'alimentazione idraulico	1 unità
3.	Doppio uncoiler capo idraulico	1 paio
4.	Pizzico della pressa idraulica e dispositivo di livellamento approssimativo	1unit
5.	Taglio idraulico (che taglia la testa del piatto)	1unit
6.	Tabella di transizione 1	1unit
7.	Meccanismo idraulico 1 della guida	1unit
8.	Taglierina (doppio scambio delle taglierine)	2units
9.	Argano idraulico del residuo	2units
10.	Pre separazione e meccanismo dei materiali della stampa	1unit
11.	Tabella di transizione 2	1unit
12.	Meccanismo guidante idraulico 2	1unit
13.	Raddrizzando macchina (livellatore)	1unit
14.	Tagli al meccanismo di lunghezza	1unit
15.	Taglio idraulico 8x2000mm	1unit
16.	Piattaforma elevatrice X tipa idraulica	1unit
17.	Sinistra/giusta piattaforma di scarico	2units
18.	Circuito idraulico	1 insieme
19.	Sistema pneumatico	1 insieme
20.	Sistema di controllo elettrico	1set
