Scanalatrice V tagliata pneumatica verticale di CNC per gli strati inossidabili
Descrizione di prodotto,

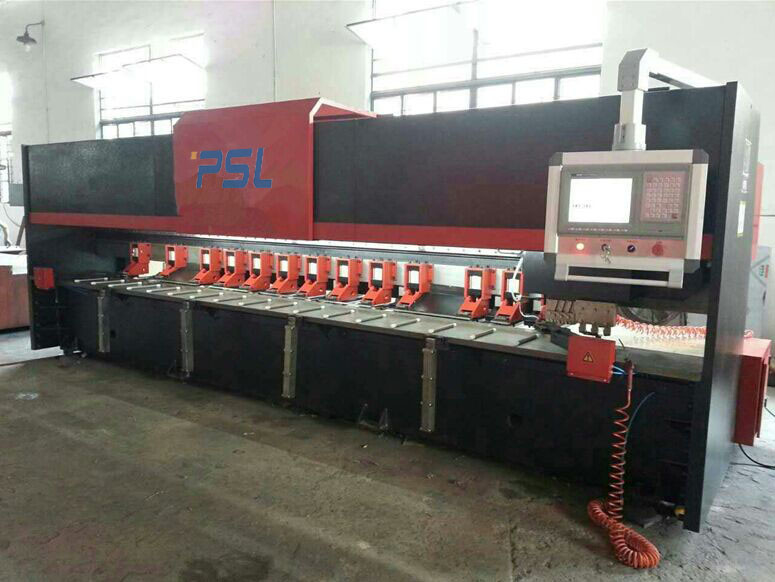

Scanalatrice V tagliata pneumatica verticale di CNC di stile 1250X3200
1, la nostra progettazione della struttura di uso della macchina, rigidità globale, piccola deformazione.
2, questo fascio della macchina sono riparati, hanno sistema d'alimentazione, tinta uniforme del worktable sono all'interno di ±0.03mm.
3, movimento dello scaffale della lama a destra e a sinistra dalla cinghia sincrona, processo di V-taglio sono molto stabili e la superficie tagliente è regolare.
Le caratteristiche di prestazione,
La scanalatrice di CNC V (macchina della V-scanalatura di acciaio inossidabile) è adatta ad elevatori, montando i materiali, l'elaborazione di acciaio inossidabile, gli elettrodomestici, l'esposizione del puntello ed altre industrie che richiedono l'elaborazione di alta precisione dei piatti.
È progettato e fabbricato secondo i bisogni speciali dell'industria media e di qualità superiore della decorazione, della fabbricazione dell'elevatore e di altre industrie.
Può eseguire le scanalature a forma di V sui lamierini di acciaio inossidabile, sulle lamiere del ferro, sui piatti di rame e su altri materiali. I nuovi groovers della lamina di metallo quali gli accessori speciali possono anche realizzare il lavoro quali la molatura, la lucidatura e la trafilatura sulle lamine di metallo e sui profili sottili.
Immagini dettagliate,
L'attrezzatura ha usato in avanti ed indietro il processo del modanatura di tre coltelli, con conseguente elaborazione del ferro notevolmente è ridotto. L'attrezzatura adotta il sistema di controllo pneumatico, piatto automatico del morsetto, premente e rilasciando la pressione, stabile ed affidabile, il lavoro velocemente, fa i prodotti elaborati senza premere i segni, la rientranza, metodo di raffreddamento automatico dello spruzzo per il raffreddamento, raffreddamento rapido dello strumento, prolunga il tempo di impiego della taglierina.
2. Lavoro-tavola anteriore,
Il worktable dell'attrezzatura con ad alta resistenza di materiale 6CrW2Si come la base, la tavola di lavoro del pezzo da lavorare, non è facile da indossare. Ed il pannello e le parti del corpo della tavola muovendosi regolabile, dalla punta per presentare ogni pezzo della garanzia di accuratezza di distanza + 0.02mm circa. Il controllo pneumatico è adottato nell'attrezzatura che preme e che preme.
3. Retro-alimentazione,
L'attrezzatura dell'evacuazione facendo uso della struttura materiale, facente l'attrezzatura non è nell'alimentazione e nello scarico di danno di superficie dello strato. Servo strumento del controllo motorio e dispositivo d'alimentazione, spianando e posizionando precisione, servomotore che si alimentano, alta precisione ed affidabile.
Parametri tecnici principali,
| Gamma di spessore affinchè piatto siano elaborati |
0.6mm-4mm (acciaio inossidabile) |
| Gamma di spessore affinchè piatto siano elaborati |
0.6mm-4mm (acciaio al carbonio) |
| Il massimo ha elaborato ogni volta la profondità |
0.6mm |
| Profondità elaborata massimo |
3mm |
| Lunghezza affinchè piatto siano elaborati |
3100mm/4000mm |
| Velocità di larghezza |
1250mm/1550mm |
| Tipo distanza minima di V del margine della depressione |
8mm |
| Velocità tagliente di andata |
0-60m/min |
| Velocità di ritorno dell'ascissa |
0-60m/min |
| Insieme unitario minimo dell'asse y |
0,01 millimetri |
| Precisione di posizionamento minima dell'asse y |
±0.05mm |
| Insieme unitario minimo di asse di Z |
0,01 millimetri |
| Precisione di posizionamento |
±0.05mm |
| Invertitore dell'ascissa/servomotore |
5.5KW |
| Servomotore di asse di Z |
1KW |
| Servomotore dell'asse y |
1KW |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Coltello |
3+2 insiemi |
| 1500*4000 |
5800mm*3100mm*1860mm |
| Pressione pneumatica |
6Map-8Map |
| Peso |
9.0T/10.5T |
| Alimentazione di rete |
380V/50HZ/3Phase |
Istruzione principale delle parti,
| Sistema di CNC |
Taiwan HUST o ESAYCAT 19" touch screen LCD di HD |
| Servo unità (X, Y, Z) |
EASYCAT Taiwan YASKAWA Giappone |
| Sistema di raffreddamento |
Pompa di raffreddamento dell'acqua vaporizzata |
| Coltello |
La Cina (testa del coltello della lega della Corea del Sud) |
| Vite della palla |
TBI o ABBA Taiwan |
| Guida lineare |
HIWIN Taiwan |
| Ingranaggio & scaffale |
YYC Taiwan |
| Circuito idraulico |
Marca di Taiwan |
| Cavi di cavo |
La Germania IGUS |
| Apparecchi elettrici di bassa tensione |
Schneider |
| Commutatore limitato |
Marca di Giappone o di Germania
|
