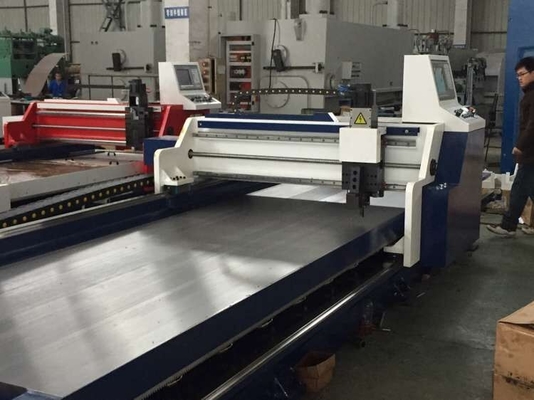

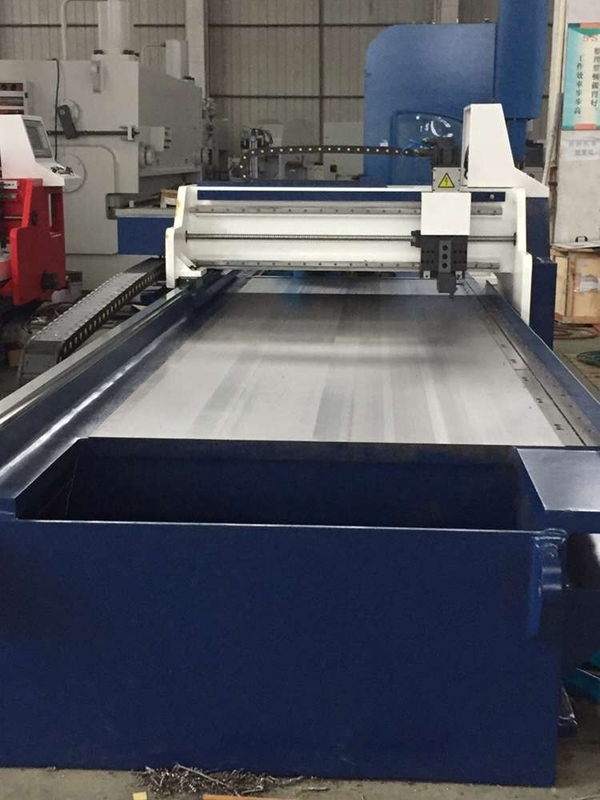

Scanalatrice V tagliata piena di CNC della lamiera sottile servo
Le caratteristiche di prestazione,
La progettazione della struttura della struttura della base V tagliata e della trave incrociata della macchina è adottata. La tavola di lavoro è fatta dell'acciaio per costruzioni edili ad alta resistenza bassolegato Q345 di 60mm e la struttura è fatta del piatto d'acciaio Q235.
Il letto è temperato con gas naturale per eliminare lo sforzo di saldatura e per ridurre la deformazione dell'attrezzatura. Sabbiare il trattamento assicura l'effetto di verniciatura eccellente.
Questa macchina V tagliata adotta l'ingranaggio di rame preciso e la trasmissione elicoidale dello scaffale, completati dalla ferrovia di guida lineare resistente, con adeguamento variabile di frequenza del processo stabile ed efficiente muoventesi della velocità, di taglio.
La trasmissione a cinghia del triangolo è utilizzata nell'azionamento primario del motore, perché la forza d'allungamento della cinghia del triangolo riduce la forza di impatto durante l'arresto di emergenza ed il ritorno, si accerta dell'impiego flessibile delle attrezzature e prolunga il tempo di impiego dell'attrezzatura.
Il dispositivo di trasferimento del portautensili della macchina V tagliata utilizza la ferrovia silenziosa silenziosa della vite della palla di SFSR e di guida di QH per assicurare l'alta precisione.
I pezzi meccanici questo V tagliati sono riparati dal sistema di bloccaggio idraulico, scanalare la velocità è veloce e la forte pressione è garantita. Il circuito idraulico è fornito di compensazione e di valvola a sfera dell'accumulatore ed il motore funziona nel modo di spazio, che risparmia l'energia ed assicura la sicurezza del circuito idraulico.
La macchina V tagliata utilizza quattro coltelli alla scanalatura di processo «V», in modo dall'importo tagliente si distribuisce uniformemente e la deformazione del pezzo in lavorazione è ridotta. Inoltre, il micro sistema di raffreddamento è selezionato per prolungare il tempo di impiego degli utensili per il taglio e per ridurre i costi di produzione.
La macchina V tagliata può essere usata soltanto introducendo la tastiera e la procedura di lavoro. Secondo la differenza fra l'operatore ed il materiale, la manopola può essere usata per regolare la velocità di elaborazione in modo da facilitare l'operazione dell'operatore.
La procedura di lavoro può essere conosciuta tramite lo schermo di visualizzazione. I sensori sono utilizzati per assicurare la sicurezza degli operatori.
Quando l'attrezzatura è anormale, le informazioni dell'allarme sullo schermo di visualizzazione sono facili da mantenere.
La macchina V tagliata ha bisogno soltanto della manodopera quando il pezzo in lavorazione è messo dentro ed è eliminato, in modo da può conservare la manodopera.
La macchina V tagliata ha funzione a riparazione automatica. Nel corso del usando, la latta dei clienti ha progettato la tavola secondo i loro propri requisiti assicurare l'accuratezza d'elaborazione.
Parametri tecnici principali,
| Gamma di spessore affinchè piatto siano elaborati |
0.6mm-4mm (acciaio inossidabile) |
| Gamma di spessore affinchè piatto siano elaborati |
0.6mm-4mm (acciaio al carbonio) |
| Il massimo ha elaborato ogni volta la profondità |
0.6mm |
| Profondità elaborata massimo |
3mm |
| Lunghezza affinchè piatto siano elaborati |
3200mm/4000mm |
| Velocità di larghezza |
1250mm/1500mm |
| Tipo distanza minima di V del margine della depressione |
6mm |
| Velocità tagliente di andata |
0-70m/min |
| Velocità di ritorno dell'ascissa |
0-70m/min |
| Insieme unitario minimo dell'asse y |
0,01 millimetri |
| Precisione di posizionamento minima dell'asse y |
±0.05mm |
| Insieme unitario minimo di asse di Z |
0,01 millimetri |
| Precisione di posizionamento |
±0.05mm |
| Colpo di asse di Z |
50mm |
| Invertitore dell'ascissa/servomotore |
5.5KW EASYCAT |
| Servomotore di asse di Z |
1KW EASYCAT |
| Y1, servomotore di asse Y2 |
1KW EASYCAT |
| Circuito idraulico |
1.5KW/8L/10MPa |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Coltello |
3sets |
| 1500*4000 |
6000mm*2550mm*1560mm |
| Pressione pneumatica |
6Map-8Map |
| Peso |
8.5T/9.5T |
| Alimentazione di rete |
380V/50HZ/3Phase |
Istruzione principale delle parti,
| Sistema di CNC |
Taiwan ESAYCAT 19" touch screen LCD di HD |
| Servo unità (X, Y, Z) |
EASYCAT Taiwan |
| Sistema di raffreddamento |
Pompa di raffreddamento dell'acqua vaporizzata |
| Coltello |
La Cina (testa del coltello della lega della Corea del Sud) |
| Vite della palla |
TBI Taiwan |
| Guida lineare |
HIWIN Taiwan |
| Ingranaggio & scaffale |
YYC Taiwan |
| Circuito idraulico |
Marca di Taiwan |
| Cavi di cavo |
La Germania IGUS |
| Apparecchi elettrici di bassa tensione |
Schneider |
| Commutatore limitato |
Marca di Giappone o di Germania
|
