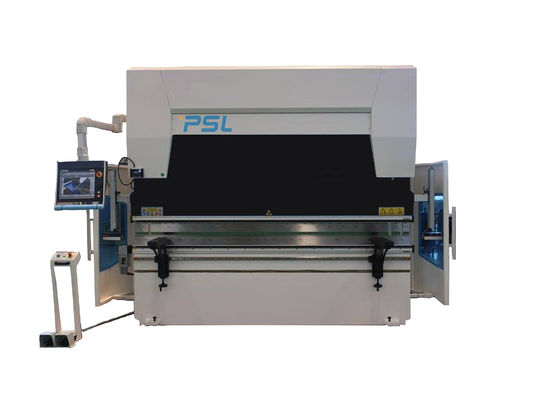

Tonnellata 2500mm di Tray Bending Machine 63 del cavo del freno della pressa idraulica di CNC di DELEM DA66T Da 65

Lamiera sottile automatica che piega motore principale del freno elettroidraulico della stampa di CNC il servo



Introduzione di applicazione,

Questo freno della stampa di CNC utilizza gli strumenti (utensili speciali standard o) per piegare la lamina di metallo nei pezzi in lavorazione di varie forme geometriche di sezione trasversale.

È una lamiera sottile che forma la macchina progettata per l'elaborazione della lamiera sottile laminante a freddo.

È ampiamente usato nell'industria di piegamento della lamiera sottile, quali l'automobile, la fabbricazione degli aerei, l'industria leggera, la costruzione navale, il contenitore, l'elevatore, i veicoli ferroviari ed altre industrie.

Questa macchina piegatubi di CNC vi aiuta a facilitare il processo di piegamento ed a migliorare l'efficienza di piegamento in gran parte.





Principe e caratteristiche della macchina:



1, struttura del freno della stampa:
1) struttura acciaio-saldata completa; le case lasciate e giuste, la tavola di lavoro e la base del cilindro sono saldate in un'intera struttura.

2) Dopo la saldatura, lo sforzo interno si elimina temperando, in modo dall' intero acciaio è forte e la stabilità è buona.
2) Software di analisi agli'elementi finiti di ANSYS per assicurare l'affidabilità della macchina e della precisione.



2, circuito idraulico:
1) Sistema integrato di controllo importato da Rexroth Germania;
2) fa diminuire l'installazione delle condutture;
3) assicura la stabilità di lavoro ed il migliore aspetto.





3, cilindri principali dell'olio:
1) modo di controllo del ciclo chiuso: Valvola elettroidraulica della Germania servo e righello stridente importato;

2) Tecnologia idraulica ad alta frequenza di controllo, più veloce, più efficiente ed accurato.
3) Completamente differente dalle macchine piegatubi dell'arresto meccanico tradizionale;
4) alta precisione della posizione e del piegamento della scivolata;
5) operazione accurata e stabile





4,   Tavola meccanica compensazione/di incoronazione



1)   Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.

2)   Ogni gruppo consiste di parecchi gruppi di superfici curve tridimensionali con differenti pendii. La curva della compensazione è più vicino alla curva di deformazione del piatto dello scorrevole, che notevolmente migliora l'accuratezza lavorante della macchina piegatubi.









5, sistema posteriore del calibro:
1) vite della palla di alta qualità e guider lineare per assicurare la precisione di fermata.
2) il blocco multiasse più funzionale è disponibile secondo il requisito del cliente.

3) Gli insiemi di norma 2 delle dita montate nel guider lineare installato sul fascio posteriore del calibro, quanto alle forme complesse i pezzi da lavorare, 4 o il sistema posteriore del calibro di 5 dita ed i dadi corrispondenti sono disponibili per il vostro scelgono.





6, lati del corpo due:
1) C ha modellato i piatti misura da entrambi i lati;
2) il righello della grata di alta precisione è sulla C ha modellato i piatti;
3) evita le influenze su precisione di piegamento in seguito alla distorsione del corpo di macchina durante il processo di piegamento.



7, regolatore Delem Series di CNC:

1) Tutte le azioni (asce della R, di X che corrono) del tappo posteriore;

2) Il colpo asce (Y1, Y2) del Ram



3) Scorrimento e pressione del circuito idraulico



4) L'adeguamento della compensazione di deviazione

5) il cliente può scegliere differente la forma del backgauge

X+R; (DA53T, DA58T)

X+R+Z1+Z2; (facendo uso di DA-66T, di DA-69T)

X+X (delta) +R+Z1+Z2; (facendo uso di DA-66T, di DA-69T)

X1+X2+R1+R2+Z1+Z2. (facendo uso di DA-66T, di DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (facendo uso di DA-66T, di DA-69T).







8, GIVI Sensor Ruler

1) il servocomando elettroidraulico completamente a circuito chiuso di uso del freno della stampa di CNC,

2) i segnali di posizione del Ram possono essere risposte al sistema di CNC dal righello del sensore di due lati,

3) poi il regolatore DA58T di CNC regola l'importo scorrente dell'olio cambiando la dimensione d'apertura della valvola sincrona

, così controllando la ram Y1, Y2 che corre allo stesso livello, mantenente lo stato parallelo del worktable.





9, rapidamente premendo per riparare fastly e facilmente strumento superiore







10. strumento superiore di norma e doppio V-dado (stile di Amada) sulla macchina

Materie prime: 42CrMo

V-dado singolo o doppio V8, V12, V16 (su misura)

Processo d'estinzione globale, alta durezza e buona resistenza all'usura.









11, la Germania BAUSER e guarnizioni di Busak+Shamban

Forte capacità dell'anti-estrusione di aprire

Le guarnizioni non saranno torte o non non fliped

Buona resistenza all'usura ed assemblea facile

Buon a perfetta tenuta







12, sistema elettrico affidabile

• Componente elettrica (relè, contattori) Francia Schneider
• Grado antipolvere IP54 del gabinetto per garantire il sistema elettrico di alta qualità
• Funzione della porta aperta e spento
• Driver del servomotore di Estun di alta qualità alla X, R, asce di Z.
• Servo motore principale per comprimere costo di potere e di energia.









Configurazione di base:





Nessun	Nome	Di modello/fabbricazione
1	Sistema di CNC	Holland Delem DA53T, DA58T, regolatore di DA66T SEC S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Electrics	Electrics della Francia Schneider
3	Retro-calibro	Vite della palla + guider lineare; 2sets del dito che si muove sul guider lineare
4	Motore principale	Motore a corrente alternata di Siemens
5	Servomotore	Nanchino Estun
6	Servo driver	Nanchino Estun
7	Commutatore di pedale	KACON, Corea del Sud
8	Anello sigillante	BAUSER e Busak+Shamban, Germania

9	Circuito idraulico	Rexroth, Germania
10	Pompa di olio	Rendimento elevato della Germania ALLEAD & pompa di olio a basso rumore della pompa del cambio interno
11	Connettore della metropolitana di olio	La Germania EMB
12	Strumento e V-dado superiori	Un insieme dello strumento superiore standard e le V muoiono
13	Retro-calibro	Vite della palla di Taiwan Hiwin e ferrovia di guida lineare
14	Cilindro dell'olio	La Cina Taifeng
15	Pressione veloce	Marca cinese
16	Compensazione di deviazione	Compensazione meccanica/tavola d'incoronazione

17	Righello grattante	L'Italia GIVI
18	Asse standard	4 +1 (Y1, Y2, X, R, +V)
