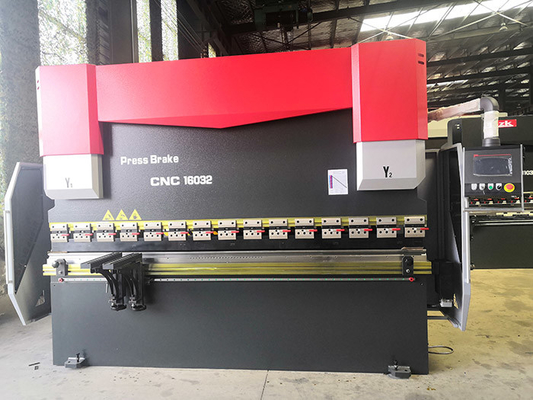

Freno 100 Ton Cnc Electro Hydraulic Press della stampa di Wc67k per il piegamento della lamiera sottile

Freno elettroidraulico della stampa di sincronizzazione di CNC per il piegamento dello strato





Principe di lavoro e caratteristiche:



●La struttura è fatta della struttura saldata della lamiera di acciaio, il piatto verticale destro e sinistro, worktable e la pressapellicola è saldata in un'intera struttura. Dopo la saldatura, lo sforzo interno si elimina temperando, in modo dall' intero acciaio è buono e la stabilità è alta.



●Ultima tecnologia idraulica di risposta ad alta frequenza di controllo, più veloce, più efficiente ed accurato.



●Rapporto ottimale dei parametri e della configurazione di alto livello del centro accertarsi della prestazione stabile e dell'operazione facile.



●Il sistema posteriore del calibro delle assi di norma 2 di HPB, quanto ai pezzi da lavorare complessi di forma, sistema posteriore del calibro di 4 o 5 assi e dadi corrispondenti è disponibile per la vostra opzione.



●Secondo lo stato della lamiera sottile sul freno della stampa, il sistema di CNC può controllare automaticamente la compensazione di deviazione della tavola che rende la lunghezza uniforme di tutti gli angoli dei pezzi in lavorazione.



●La distanza dell'ingranaggio posteriore ed il colpo del cursore sono controllati dal sistema di controllo numerico, che è conveniente e rapido.



●Il cilindro dell'olio è stato forgiato, estiguuto stato e temperato, benissimo frantumare, cromatura dura ed altri processi e con l'importazione dell'anello sigillante, il fenomeno di perdita dell'olio in servizio il servizio di assistenza al cliente.



●Il circuito idraulico adotta il circuito idraulico integrato della strada dell'olio per ridurre l'installazione della conduttura e l'aspetto del circuito idraulico è bello e conciso.



●L'uso della compensazione idraulica di deviazione dà l'accesso ai pezzi in lavorazione integrali uniformi. La compensazione idraulica di deviazione consiste di un insieme dei cilindri dell'olio sotto il worktable, che può fare la tavola accade movimento relativo e forma una curva convessa ideale, assicurandosi che le posizioni relative con il cursore tengano identicamente. Le valvole della compensazione sono conforme a spessore del piatto ed alle proprietà di materiale da piegare.





Configurazione di base:





Nessun	Nome	Di modello/fabbricazione
1	Sistema di CNC	Regolatore di Holland Delem DA53T
2	Electrics	Electrics della Francia Schneider
3	Motore principale	Motore della Germania Siemens
4	Tappo posteriore, cinghia di sincronizzazione, puleggia di sincronizzazione	Taiwan
5	Servomotore	Nanchino Estun
6	Servo driver	Nanchino Estun
7	Commutatore di pedale	La Corea del Sud KACON
8	Anello sigillante	BAUSER e Busak+Shamban tedeschi

9	Circuito idraulico	La Germania Bosch Rexroth
10	Pompa di olio	Rendimento elevato soleggiato dell'America e pompa di olio a basso rumore della pompa del cambio interno
11	Connettore della metropolitana di olio	La Germania EMB
12	Strumento e V-dado superiori	Un insieme dei dadi standard
13	Retro-calibro	Vite della palla di Taiwan Hiwin e ferrovia di guida lineare
14	Cilindro dell'olio	Marca famosa cinese Taifeng
15	Pressione veloce	Marca cinese
16	Compensazione di deviazione	Compensazione meccanica

17	Righello grattante	La Germania GIVI
18	Asse standard	4 +1 (Y1, Y2, X, R, +V)



Introduzione delle componenti principali:



--Caratteristiche del sistema dell'Olanda Delem DA-53T:



Il DA-50T-series offre la programmazione di CNC la più facile basata sull'interfaccia utente grafica del touch screen di Delem. Il nuovo compatto DA-53T aggiunge una soluzione a comando a tocco completa avanzata per i freni sincronizzati della stampa.

Questo pannello ha basato il controllo, norma capace di controllo delle fino a 4 asce, può essere integrato in gabinetti come pure essere utilizzato in un alloggio pendulant facoltativo del braccio. Il suo 10,1» colore di alta risoluzione TFT dell'ampio schermo, con la multi tecnologia di tocco del grado industriale, dà l'accesso all'interfaccia utilizzatori provata di Delem. Permette alla navigazione diretta di tocco «di accesso diretto» fra la programmazione del prodotto e la produzione reale. Le funzioni sono individuate dove necessarie, l'ergonomia ottimizzata d'offerta in tutto l'intera applicazione.

Le curvature di adeguamento e della prova di macchina sono ridotte ad un minimo con un rapido ed il collegamento facile del lavoro sequence.USB di programma--produzione permette al backup veloce dello strumento e del prodotto facendo uso dei memory stick di USB.

Le funzioni di controllo standard della macchina sono Y1-Y2, X, R-asse ed incoronare. Il secondo asse posteriore del calibro può anche essere fissato come asse di Z.



Caratteristiche di DA-53T:



• Navigazione di tocco «di accesso diretto»
• 10,1» colori di alta risoluzione TFT
• Fino a 4 asce (Y1, Y2 + 2 asce aus.)
• Controllo d'incoronazione
• Biblioteca dello strumento/materiale/prodotto
• Controllo dell'invertitore di frequenza e del servo
• Algoritmi di controllo avanzati dell'asse y per le valvole a circuito chiuso come pure ad anello aperto.
• TandemLink (opzione)
• Collegamento del memory stick di USB
• Software offline di Profile-53TL



-- Circuito idraulico della Germania Bosch-Rexroth di alta qualità:











-- Connettore della metropolitana della Germania EMB

Forma squisita

Buona tenuta

Grande flusso, perdita di pressione bassa.













-- Anello sigillante tedesco di Busak+Shamban e di BAUSER

Forte capacità dell'anti-estrusione di aprire

Le guarnizioni elastiche non torceranno o non lanceranno

Buona prestazione a perfetta tenuta

Buona resistenza all'usura ed assemblea facile













-- GIVI Grating Ruler

Il nostro freno della stampa facendo uso di tecnologia elettroidraulica completamente a circuito chiuso del servocomando,

I segnali di posizione del Ram possono essere risposte al sistema di CNC tramite le grate bilaterali, quindi

Il sistema di CNC regola la quantità scorrente di serbatoio dell'olio cambiando la valvola sincrona

dimensione di apertura, controllando così il cursore Y1, Y2 che corre allo stesso livello,

mantenimento dello stato parallelo del worktable.









-- Compensazione meccanica/incoronare

• Il meccanismo locale della compensazione di deviazione usa una struttura meccanica della compensazione della tavola di interferenza. Controllo di calcolo automatico del regolatore di CNC.
• Ogni gruppo consiste di parecchi gruppi di superfici curve tridimensionali con differenti pendii. La curva della compensazione è più vicino alla curva di deformazione del piatto dello scorrevole, che notevolmente migliora l'accuratezza lavorante della macchina piegatubi.

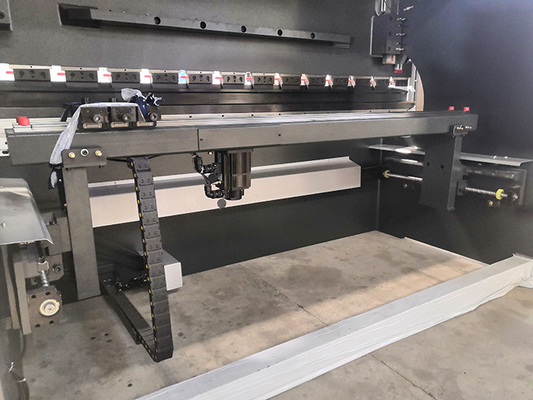

-- Backgauge

  ●Ascissa

  ●Asse della R

  ●Vite della palla di Taiwan HIWIN e guida della fodera

  ●Servomotore









--Pressione veloce dello strumento superiore









--Un insieme dello strumento standard

Materiale: 42CrMo

Processo d'estinzione globale, alta durezza e buona resistenza all'usura.

Doppio V-dado V8, V12 (l'apertura di V è personalizzata)









-- Electrics

• Il sistema elettrico è la Francia Schneider
• Fornito di gabinetto antipolvere per garantire il sistema elettrico di alta qualità
