Dettagli:
Termini di pagamento e spedizione:
|
| Circostanza: | nuovo | nome: | Macchina piegatubi idraulica piena di profilo |
|---|---|---|---|
| Tipo: | W24S-16, laminatoio di profilo | Applicazione: | tubo che piega, piegamento di acciaio al carbonio del tubo degli ss |
| Il materiale/metallo ha elaborato: | profilati di acciaio al carbonio, acciaio inossidabile, alluminio | Tipo della macchina: | Macchina piegatubi idraulica piena di Rolls |
| Materia prima: | Rotolamento di /tube/pipe/ di profili, Antivari d'acciaio | Servizi extra: | Profila lavorando, tubo rotondo che si forma, |
| Automazione: | Elettrico, idraulico | Potere: | Elettrico, idraulico |
| Diametro del rullo superiore: | 150mm | Diametro della muffa: | 350mm |
| Tubo rotondo di piegamento: | 76x4.5mm, | Velocità di piegamento: | 5 m/min |
| Pressione del circuito idraulico: | 19.5MPa | Motore principale: | 7.5kw |
| Tensione: | 220V/380V/415V/440V/customized, 380V/50HZ/3phase 220V/60HZ/3phase | Colore: | /OEM su misura e blu |
| Dimensione: | 1000 * 800 * 1600mm | Servizio di assistenza al cliente fornito: | Ingegneri disponibili assistere macchinario oltremare, video supporto tecnico, supporto online |
| Garanzia: | 1 anno | ||
| Evidenziare: | macchina piegatubi di profilo di CNC,macchina piegatubi di profilo di alluminio di CNC,macchina piegatubi di profilo idraulico |
||

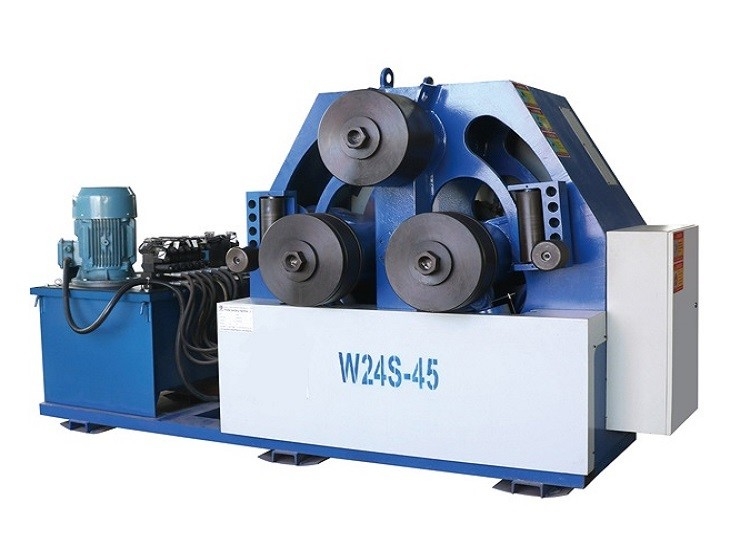

Laminatoio idraulico pieno del tubo della macchina piegatubi di profilo di serie di W24S
• 1 insieme dei rotoli induriti ed al suolo standard (acciaio speciale)
• Tutti i rotoli planetari/ingranaggio – idro con comando a motore
• il lato indurito 3 assi sostiene con movimento di andata-indietro idraulico ed il movimento da destra a sinistra meccanico e del up-down
• I supporti laterali sono adatti a gamba di piegamento del ferro di angolo in - gamba fuori
• Pannello di controllo portatile
• Operazione orizzontale e verticale
• Corpo costruito con acciaio sforzo-alleviato
• Sovraccarichi la protezione sugli idraulico ed elettrici
• Rotoli inferiori idraulicamente regolabili con lettura digitale
Processo di lavoro:
Punto 1:
il rullo della destra nella posizione del più basso, il rullo di parte di sinistra e rullo principale per premere il pezzo da lavorare strettamente.
Step2:
l'ascensore del rullo della destra lentamente e cominciare a rotolare. Il pre-piegamento ha realizzato fra il rullo principale ed il rullo di parte di sinistra.
step3:
rullo di parte di sinistra che cade ed allo stesso tempo, il sollevamento del rullo della destra. Inserisca il piatto nel rullo di parte di sinistra, i tre rulli cominciano a rotolare allo stesso tempo ed il pre-piegamento realizza fra il rullo principale ed il rullo della destra.
Punto 4:
completi il pre-piegamento ed il rotolamento.
Capacità d'elaborazione:
|
Angolo, piegamento interno
|
Dimensione di Max.section | 70x8mm |
|
Angolo, piegamento esterno
|
Dimensione di Max.section | 80x8mm |
|
Manica, piegamento esterno
|
Dimensione di Manica | 12# |
|
Manica, piegamento interno |
Dimensione di Manica | 12# |
| Piatto, piegante pianamente | Dimensione di Max. Section | 150x25mm |
| Piatto, piegamento verticale | Diametro di Max. Section. | 75x16mm |
| Piegamento della metropolitana | Dimensione di Max. Section | 76x4.5mm |
| Piegamento di Rod | Dimensione di Max. Section | 52mm |
| Piegamento quadrato | Dimensione di Max. Section | 60x4mm |
Parametri tecnici principali,
|
Parametro tecnico:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
Muffa di piegamento di profilo (massima)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
Velocità d'avvolgimento (m/min)
|
6
|
5
|
|||||
|
Rendendo limite dello strato Matal (mpa)
|
S=250
|
||||||
 |
Profilo millimetro (massimo)
|
40*5
|
70*8
|
80*8
|
90*10
|
100*10
|
120*12
|
|
Diametro di piegamento (min) millimetro
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
Profilo (min) millimetro
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
40*5
|
|
|
Diametro di piegamento (min) millimetro
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
Profilo millimetro (massimo)
|
50*5
|
80*8
|
90*10
|
100*10
|
120*12
|
140*16
|
|
Diametro di piegamento (min) millimetro
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
Profilo (miscela) millimetro
|
20*3
|
30*3
|
35*3
|
36*5
|
38*4
|
45*5
|
|
|
Diametro di piegamento (min) millimetro
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Diametro di piegamento (min) millimetro
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
Materiale
|
8
|
12
|
16
|
20
|
25
|
28
|
|
Diametro di piegamento (min) millimetro
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
Profilo millimetro (massimo)
|
100*18
|
150*25
|
180*25
|
200*30
|
220*40
|
250*40
|
|
Diametro di piegamento (min) millimetro
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
Profilo millimetro (massimo)
|
50*12
|
75*16
|
90*20
|
100*25
|
110*40
|
120*40
|
|
Diametro di piegamento (min) millimetro
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
Profilo millimetro (massimo)
|
42*4
|
76*4.5
|
89*5
|
89*8
|
114*5
|
159*5
|
|
Diametro di piegamento (min) millimetro
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
Profilo millimetro (massimo)
|
38
|
52
|
62
|
75
|
85
|
90
|
|
Diametro di piegamento (min) millimetro
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
Profilo millimetro (massimo)
|
45*3
|
60*4
|
70*4
|
80*6
|
90*8
|
100*10
|
| Diametro di piegamento (min) millimetro |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
