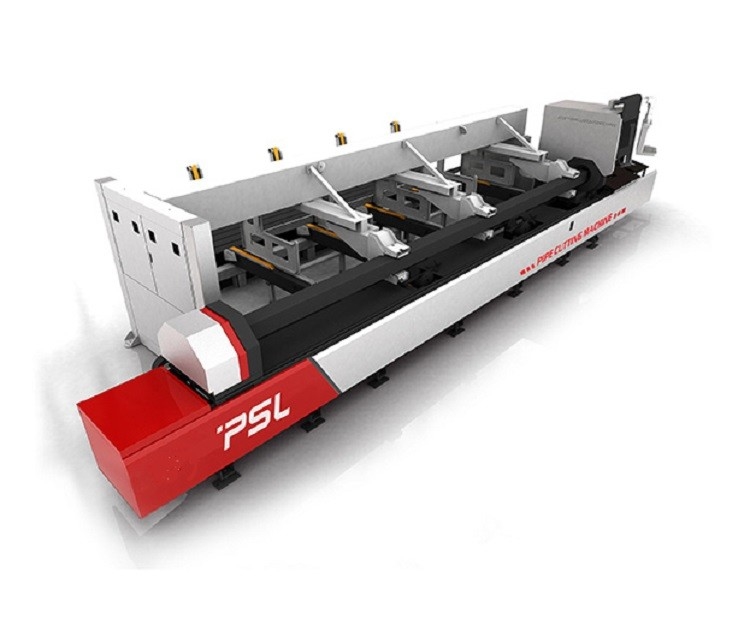

tagliatrice del laser di CNC di profilo della metropolitana di 2000w 3000w per metallo di legno

Tagliatrice del laser della fibra di CNC del tubo/tubo del metallo di profilo con il manipolatore di carico automatico





Descrizione della tagliatrice del laser della metropolitana,



La tagliatrice del laser della metropolitana integra la tecnologia ottica, meccanica ed elettrica in una macchina, che adotta la tecnologia laser, la tecnologia di controllo di computer e la centrale elettrica ad alto rendimento del laser di CNC.



Questa tagliatrice del laser della metropolitana è capace di elaborazione del tutti i tipi metallo tubo/della metropolitana con l'alta velocità e l'efficienza. La dimensione massima dei tubi che possono tagliare è tubi rotondi Ф220mm, tubi quadrati 160mmx160mm, con lo spessore 12-14mm, lunghezza 6000mm -9000mm. I prodotti avranno il vantaggio regolare con finitura di superficie di alta qualità, la piccola larghezza del kerf e poco effetto di calore. La macchina è particolarmente adatta a tagliare i tubi del metallo.





Parte delle funzioni e delle caratteristiche,

• Alto ente di macchina di rigidità, la vita della macchina lunga.

• Morsetto rotatorio pneumatico totale, un concentrare chiave, alta velocità del morsetto.

• Il sistema di appoggio variabile del diametro, può realizzare per assistere il caricamento ed il supporto, può aumentare il taglio dell'accuratezza.

• Compensazione di derivazione in tempo reale, morsetto di tubo conveniente, alta precisione del taglio della perforazione del tubo.

• Software di controllo tagliente d'angolo, taglio d'angolo di alta qualità.

• Il software facoltativo del nido 3D, può tagliare il ferro del ferro e di canale di angolo ed altri tubi.

• La funzione di prove facoltativa della perla della saldatura, salda per irradiare tutto l'angolo per evitare tagliare.





Composizione della taglierina del laser della metropolitana,



1) fonte di laser: Fonte di laser della fibra IPG/Raycus 3000W



2) testa d'attacco Fibra-ottica del laser di Raytools/WSX/Precitec (testa automatica del laser del fuoco)

La testa d'attacco del laser adotta la tecnologia tedesca, fornita di connettore di uscita della fibra di QBH, di lente ottica speciale, di fuoco accurato sigillato che regolano il metodo e di trasduttore veloce della capacità con la lacuna minima 0.2mm di taglio, in grado di aumentare il taglio della luminosità e ridurre il consumo del gas.





3) Macchina utensile

La macchina adotta la struttura del cavalletto, fascio ed il letto è in un singolo processo con alta precisione, la buona rigidità, buon funzionamento.



Base della macchina: La base utilizza il tubo e la struttura della struttura saldati alta qualità, attraverso saldatura professionale, il trattamento invecchiante secondario, grande fresatrice precisa del cavalletto, precisione che lavorano, questi progettazioni e metodi di lavorazione per assicurare la resistenza di scossa eccellente, alta rigidità e la stabilità della macchina.



Sistema di Deslagging: Il collettore di soppressione è sistemato alla parte inferiore del letto, che può rimuovere lo spreco e raccogliere le piccole parti durante il taglio.



Sistema di rimozione di polvere: La piattaforma di lavoro usa la progettazione della raccolta di polvere per rimuovere il gas di scarico e della polvere.



4) Sistema di trasmissione

La taglierina del laser adotta la doppia struttura movente del cavalletto e l'alto letto attenuante della macchina utensile, ha importato il sistema di servo di CA e sistema del driver, trasmissione importata dello scaffale e dell'ingranaggio, guida di scorrimento lineare per la guida, per assicurare l'alta velocità, l'alta precisione e l'alta affidabilità della macchina.



5) sistema di controllo

Il sistema di taglio del laser della fibra comprende il processo di taglio del laser, la funzione di riserva normale della disposizione ed il controllo processo di processo del laser. Pricipalmente ha processo del disegno, parametri che mettono, processo definito dall'utente di taglio pubblica, disposizione, pianificazione dell'itinerario, simulazione e controllo di riserva di taglio. Il potere di taglio ha potuto essere regolato con velocità di taglio. L'individuo tirare dentro ed estrarre la velocità potrebbe essere messo. Inoltre ha biblioteca trattata del materiale, in grado di conservare tutti i parametri trattati per lo stesso materiale.



6) sistema pneumatico automatico del morsetto

■Il gruppo di regolazione tenuto in mano senza fili, preme per graffiare uno sciolto e morsetto chiave.

■Due rulli delle banche, forza ben-distribuita del morsetto, con più alta accuratezza quando piccolo tubo del taglio.

■Il morsetto pneumatico, le grande e la forza di tenuta stabile, tubo non allenta e non slitta.

■il morsetto pneumatico totale di 220mm, morsetto pneumatico totale, non deve cambiare gli artigli, facili da operare.

■Doppio morsetto concentrare automatico, morsetto di velocità veloce per il rettangolo e tubi di ovale. Il tubo anormale di forma ha bisogno degli artigli speciali del morsetto.



7) circuito di segnalazione di luce rossa

La luce rossa coassiale è usata come l'indicatore per renderla semplice regolare il sistema ottico e più accurato per presupporre il punto di lavoro.



8) Sistema di raffreddamento

Il sistema di raffreddamento ad acqua è fornito e la temperatura potrebbe essere indicata. Il sistema di raffreddamento ad acqua comincerebbe funzionare automaticamente quando la temperatura è superiore al valore prestabilito e smettere di lavorare automaticamente quando la temperatura è sotto il valore prestabilito.



9) Aspiratore

Il ventilatore centrifugo rimuove la polvere per mantenere un buon luogo di lavoro e per ridurre il danno alla sicurezza ed all'attrezzatura del personale.



10) Morsetto rotatorio

Il morsetto rotatorio può tubo Ф20mm-Ф220mm, i tubi quadrati 20mmx20mm- 160mmx160mm del rotondo della tenuta massima, con spessore 12mm, lunghezza 6000mm. Il dispositivo sostenente materiale può essere tenuto stabile a lungo per lavorare.







Parametri principali di tecnologia,



Nome della macchina		Tagliatrice della metropolitana del laser della fibra di CNC
Modello		CF6000220AL-3000W
potere del laser		2000w
fonte di laser		MAX/RAYCUS/IPG
Lunghezza d'onda del laser		1070nm
Spessore della parete del tubo di Maxim Cutting	acciaio al carbonio (O2)	12mm-14mm
	inossidabile (N2)	6mm-8mm
	Strato di alluminio	5mm-6mm
	Strato d'ottone	3mm

Materiale minimo in eccedenza	150mm
Tubo che preme modo	automatico
Modo di alimentazione del tubo	automatico
Modo di amministrazione fiduciaria	automatico
Materiale adatto del tubo	Tubo rotondo Tubo quadrato Tubo rettangolare
Taglio della gamma di tubo rotondo	D20mm - D220mm
Taglio della gamma di tubo quadrato	20x20mm - 160x160mm
Massimo che taglia velocità	100m/min (secondo i materiali)
Accelerazione di massimo	1.0G
formati grafici di sostegno	Cad, software di CorelDraw, DXF/DWG/PLT
Viaggio dell'ascissa	0-6000mm
Viaggio dell'asse y	0-450mm

Viaggio di asse di Z	200mm
l'accuratezza di riposiziona	±0.03mm/m
accuratezza dell'asse di posizione X/Y	±0.05mm/m
potere della macchina	350V-420V/50Hz
Peso della macchina	5500kg
Dimensioni	9800x1400x2400mm
