Alta velocità di taglio di potere della macchina di CNC del grande metallo della lamiera di acciaio che si alimenta tagliando impilamento

1. caratteristiche di prestazione di taglio,

    1,1, la struttura principale sono strutture montate per facilitare lo smontaggio ed il trasporto.

    1. 2, l'uso del circuito idraulico integrato avanzato, buona affidabilità.

    1. 3, guida di scorrimento tripla di sostegno per eliminare lo spazio sopportante, migliorante la qualità del taglio.

    1. 4, rimozione della lama tramite adeguamento elettrico, esposizione del contrappeso.

    1. 5, lame rettangolari, i quattro bordi possono essere usati, la vita usando sono angolo di taglio lungo e regolabile ridurre la distorsione della lamiera sottile.

    1. 6, il dispositivo ditorsione hanno usato sulle strutture propense, soppressione e migliorano l'accuratezza del pezzo in lavorazione.

    1. 7, con le funzioni a tratti di taglio, con l'accensione della caratteristica di allineamento.

    1. 8, angolo di taglio regolabile.

2.   Rotolato trasportare la linea Taglio lunghezza di collegamento della tavola è di preparare il piatto d'acciaio, dimensioni 12100mmx1700mmx850mm, 6.5T, la capacità di carico massimo 15T.

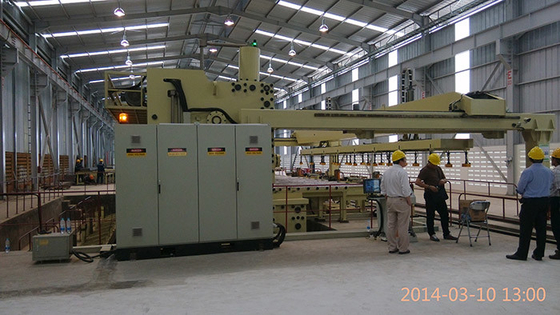

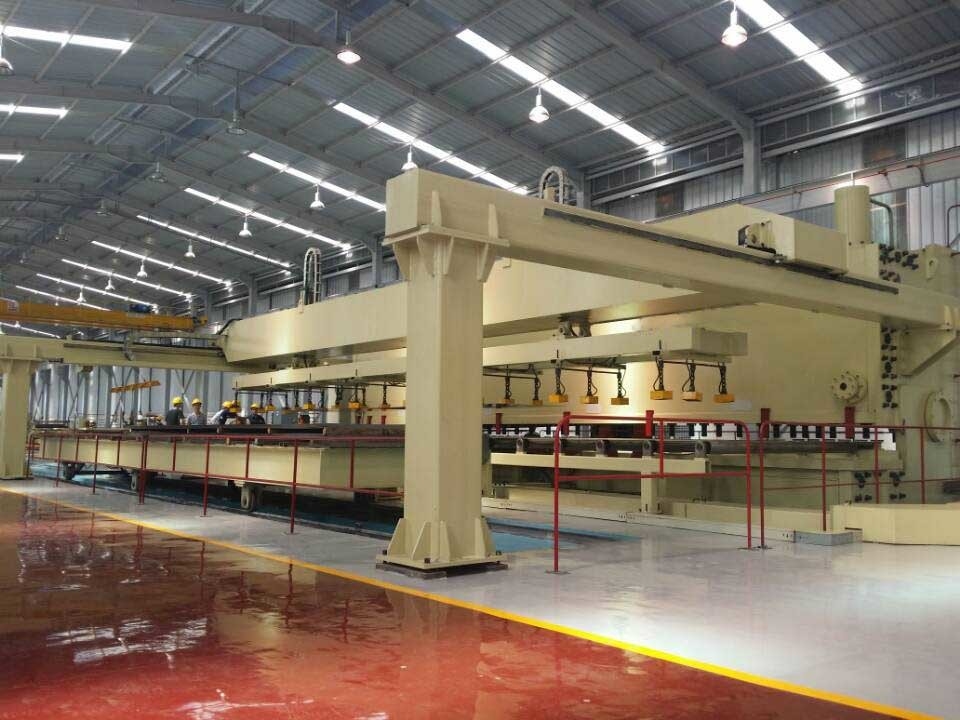

3. dispositivo di succhiamento elettromagnetico, struttura di trasferimento, pesante 12T. Lunghezza massima del pezzo in lavorazione 14,0 metri, ampio 2 metri e d'altezza 1,5 metri, pezzo in lavorazione di trasferimento del pollone elettromagnetico. un totale 27pieces dei polloni elettromagnetici 200x200, attrazione circa 20kg/cm2 (15-28).

Per assicurare la sicurezza, impedisca i rischi derivando dalla perdita di potere brusca dopo i polloni che succhiano il piatto, blackout della tazza di aspirazione in cui vogliono mantenere l'attrezzatura, può essere polloni tenere l'aspirazione quando interruzioni elettriche inattese per circa 20 minuti o così.

3.   L'alimentazione di andata automatica con il dispositivo dell'aletta

I viaggi d'alimentazione di andata automatici 1700mm, consiste tre del morsetto idraulico speciale (a, b, c), secondo la scelta della lunghezza del pezzo in lavorazione dove a, b, o a, c, premente il morsetto del pezzo in lavorazione dai sistemi di alimentazione sincroni.

Lanciare l'ultimo pezzo di piatto per tagliare il bordo residuo.

4.  Questa linea di taglio adotta il regolatore Delem DAC362T di CNC per controllare e determinare il calibro della parte anteriore/asse d'alimentazione (3 servo axises). L'angolo di taglio motorizzato e le lame aprono/spazio secondo spessore e la lunghezza differenti dei piatti.

Comodità del taglio del regolatore DELEM DAC362T di CNC alle vostre punte delle dita. Migliora la tosatura della qualità efficace e di taglio.

Caratteristiche del regolatore DAC-360T/DAC-362T

5. ha avanzato il sistema di controllo idraulico integrato, ha buona affidabilità. più affidabile e facile per manutenzione. Il circuito idraulico utilizza l'accumulatore della pelle-borsa come energia ausiliaria, assorbe l'impatto di pressione allo stesso tempo, i funzionamenti di macchina uniformemente ed ha a basso rumore.

6. impilando (dopo il sistema della scarica elettrica e dell'ascensore idraulico), con l'impilamento dell'uno su uno, declino automatico dell'impilatore, quando il pezzo in lavorazione a certa altezza, impilante sarà effettuato lungo le rotaie ad un posto specificato.

7

7. macchine fotografiche con l'esposizione del monitor della TV che impila e che trasporta dei pezzi in lavorazione.

8. lame rettangolari con quattro avanguardie per prolungare vita lavorativa, angolo di taglio regolabile per ridurre distorsione dello strato.

Il portalama superiore ha struttura di inclinazione interna per facilitare l'alimentazione materiale dentro ed anche per migliorare l'accuratezza del pezzo da lavorare
