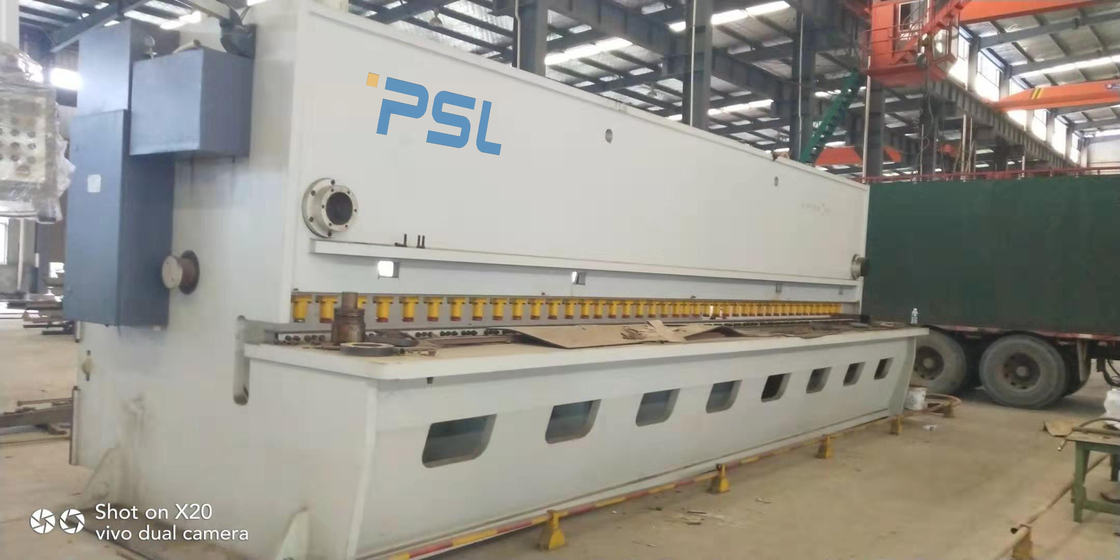

Strato di taglio Lvd-Ysd per il taglio di metalli Hgs13x6200 della macchina della ghigliottina idraulica di CNC Nc

Stile di taglio HGS13x6200 di modello della macchina LVD-YSD della ghigliottina idraulica di NC





1. Caratteristiche principali della macchina



   1,1.  Il supporto superiore delle lame adotta la struttura della ghigliottina.



1,2.  La guida di scorrimento è sostenuta da tipo a tre punti. La ferrovia di guida di precaricamento anteriore tiene il portautensile allegato al rullo superiore posteriore ed al rullo più basso posteriore e non c'è spazio nel moto alternativo.



1,3.  Il fulcro più basso è riparato con buona accuratezza.



1,4.  Il portautensile superiore adotta una struttura propensa, che è conveniente per la soppressione e migliora l'accuratezza delle parti.





1,5.  L'angolo di taglio può essere regolato. Il controllo del bottone è usato per regolare l'angolo di taglio, che è conveniente e veloce.



1,6.  Quando i piatti sottili di taglio, l'angolo di taglio possono essere ridotti, la distorsione delle parti può essere ridotta al minimo e l'incisione è diritta e senza sbavature.



1,7.  L'adeguamento di rimozione della lama è conveniente e la qualità di taglio è migliorata. Il valore di spazio della lama è visualizzato numericamente.



1,8.  La lama rettangolare, i quattro bordi può essere utilizzata, tempo di impiego lungo, macinazione facile.



1,9.  Il supporto mobile della lama facilita l'adeguamento dell'uniformità di rimozione della lama, migliora la qualità del taglio e prolunga il tempo di impiego della lama.



1,10.  Tavola sferica di sostegno della palla, conveniente affinchè utenti taglino alimentazione.



1,11.  Il calibro anteriore con il perpendicolare del righello alla lama più bassa soddisfa le richieste dell'operazione diposizionamento dell'utente.





2. parametri tecnici,

No.

Nome

Valore

Unità

Osservazioni

1	Spessore tagliente massimo	13	millimetro	σb≤450N/mm2
2	Larghezza di taglio massima	6200	millimetro
3	Forza di taglio massima	730	kN
4	gola	100	millimetro
5	Angolo di taglio	0.5-2.5	grado	regolabile
6	colpo	7		Periodi/minuto.
7	Gamma di retro-calibro	10-1000	millimetro
8	Quantità di mantenere	32	pc
9	Volume di serbatoio dell'olio	680	L

10	Potere del motore principale	30	chilowatt
11	Lunghezza	7100	millimetro
12	Larghezza	2400	millimetro
13	Altezza	2850	millimetro
14	Peso della macchina	29000	chilogrammo





4. Circuito idraulico

4,1.  Introducendo la tecnologia europea avanzata ed adottando il sistema di controllo idraulico integrato, ha buona affidabilità.



4,2.  Il sistema di sincronizzazione del cilindro di serie è adottato e la macchina utensile è caricata uniformemente.



4,3.  Il circuito idraulico utilizza l'accumulatore della pelle-borsa come energia ausiliaria, assorbe l'impatto di pressione allo stesso tempo, i funzionamenti della macchina utensile uniformemente ed ha a basso rumore.



4,4.  La pressa idraulica rende tosando più affidabile.



4,5.  Gli aumenti prementi della forza con l'aumento della forza di taglio.



4,6.  Il circuito idraulico ha sovraccaricare la protezione di straripamento, sicuro ed affidabile.



4,7.  La pompa di olio adotta la pompa del cambio interno di NACHI Company del Giappone, che può resistere ad ad alta pressione e ad a basso rumore.







4,8.  Gli anelli sigillanti sono fabbricati dalla Germania MERKEL Company e dal Giappone NOK Company. Hanno la buona prestazione di sigillamento, l'operazione affidabile e tempo di impiego lungo.



4,9.  Chiara ed esposizione intuitiva di altezza del livello di olio.



4,10.  Il circuito idraulico è fornito di filtri con alta accuratezza di filtrazione.



4,11.  Le macchine utensili possono funzionare continuamente nell'ambito del carico nominale. Il circuito idraulico è stabile ed accuratezza.







5. sistema elettrico





5,1.  Facendo uso del regolatore E21s di Estun NC per controllare viaggio del retro-calibro, speciale per la macchina di taglio



5,2.  Le componenti elettriche chiave adottano le parti importate dall'estero, che si conformano alle norme internazionali, sono sicure ed affidabili, hanno il tempo di impiego lungo e forte abilità anti-interferenza.



5,3.  Il gabinetto di controllo elettronico rispetta la norma della protezione IP54 e le componenti elettriche sono sistemate in una norma e chiaramente sono segnate.



5,4.  È fornito di tavolo operatorio mobile e di commutatore di pedale mobile per l'operazione facile.



5,5.  L'attrezzatura ha misure di sicurezza elettriche affidabili quale la protezione di sovraccarico e dell'arresto di emergenza assicurare la sicurezza di attrezzatura e del personale.
